Чтобы анимировать графический объект в EasyBuilder Pro, выполните следующие шаги:
-
Добавление объекта анимации:

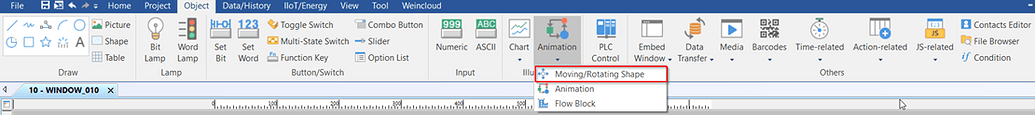

- Перейдите на вкладку "Object" и выберите "Animation", затем выберите "Moving/Rotating Shape".
- Перейдите на вкладку "Object" и выберите "Animation", затем выберите "Moving/Rotating Shape".
-
Настройка основных параметров:

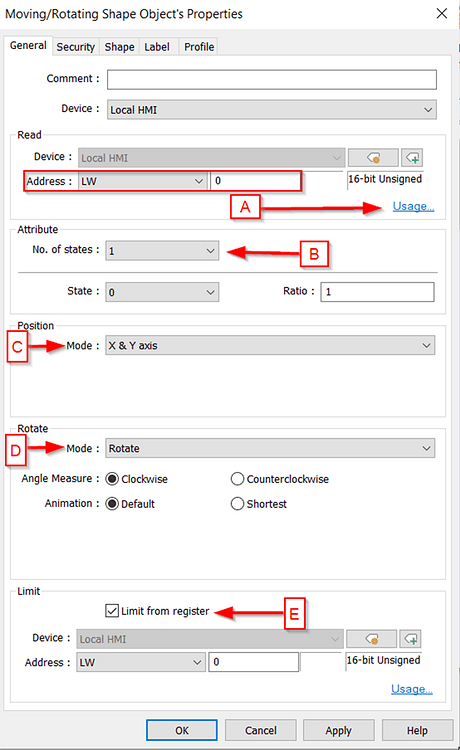

- Вкладка "General":
- Read Address: Укажите адрес памяти, который будет управлять движением объекта. Например, LW-1 для управления по оси X.
- Attributes: Задайте количество состояний объекта и коэффициенты движения для каждого состояния.
- Position Mode: Выберите направления движения (например, по осям X и Y).
- Rotate Mode: Укажите направление вращения (например, по часовой стрелке).
- Limit Register: При необходимости установите ограничения на движение или вращение, указав соответствующие регистры.
- Вкладка "General":
-
Настройка внешнего вида:

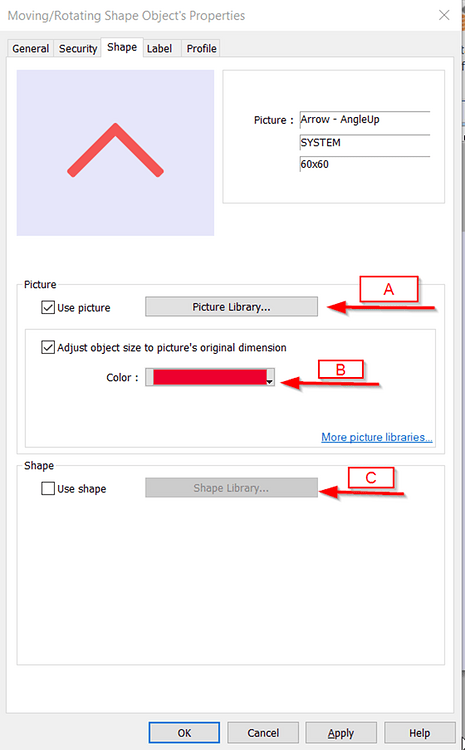

- Вкладка "Shape":
- Измените изображение объекта, его цвет или форму в зависимости от текущего состояния.
- Измените изображение объекта, его цвет или форму в зависимости от текущего состояния.
- Вкладка "Shape":
-
Управление анимацией:

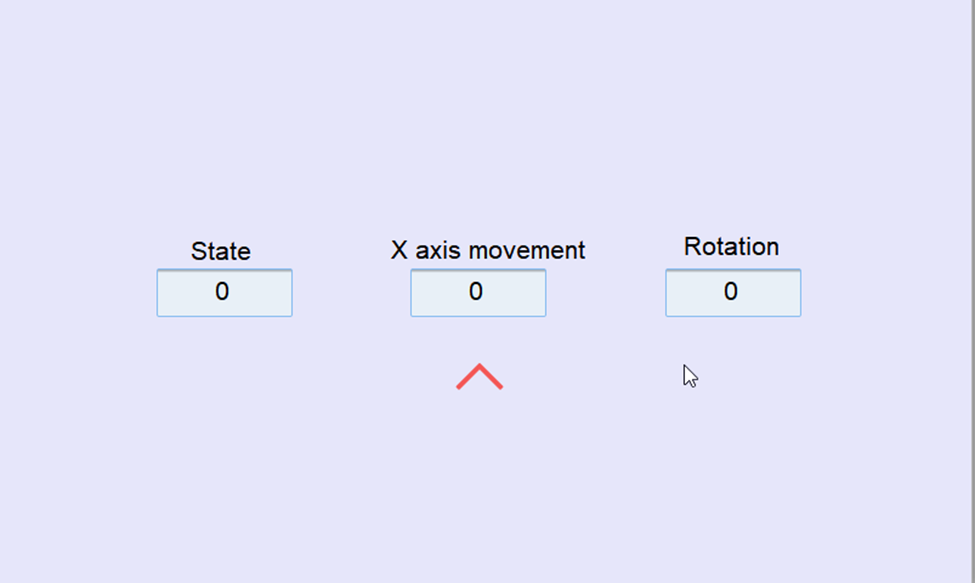

- Используйте числовые объекты ("Numeric") для изменения состояния объекта, его координат по оси X и угла вращения. Убедитесь, что адреса этих объектов соответствуют ранее заданным в настройках анимации.
- Используйте числовые объекты ("Numeric") для изменения состояния объекта, его координат по оси X и угла вращения. Убедитесь, что адреса этих объектов соответствуют ранее заданным в настройках анимации.
Обратите внимание, что после настройки ограничений движения необходимо активно считывать заданные пределы, иначе объект не будет реагировать на команды.
