Чтобы захватить изображение экрана HMI и сохранить его на USB-накопитель, выполните следующие шаги:
-
Добавление объекта PLC Control:
- Перейдите на вкладку "Объект" и выберите "PLC Control".

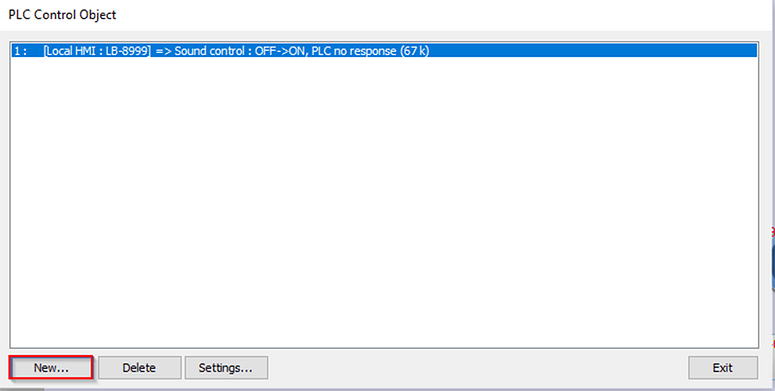

- В открывшемся окне нажмите "New" для создания нового объекта.
-

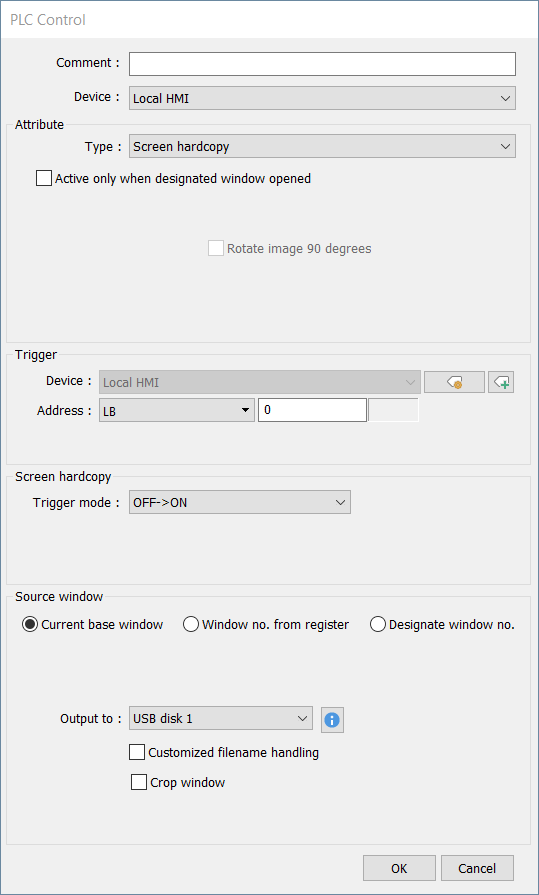

Настройка объекта PLC Control:
- В поле "Type" выберите "Screen hardcopy".
- Укажите адрес триггера (например, определенный бит памяти) в поле "Address" и настройте режим срабатывания ("Trigger mode").
- В разделе "Source Window" выберите один из вариантов:
- "Current base window" для захвата текущего окна.
- "Window no. from the register" для захвата окна, номер которого хранится в регистре.
- "Designate window no." для выбора конкретного окна из списка.
- В разделе "Output to" убедитесь, что выбран "USB disk" для сохранения снимка на USB-накопитель.
-
Создание элемента управления для захвата экрана:

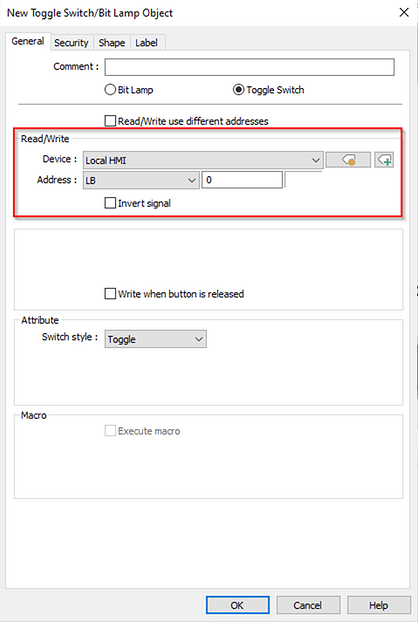

- Добавьте на экран элемент управления, например, "Toggle Switch" или "Function Key".
- Настройте его так, чтобы при активации он устанавливал значение в адресе триггера, указанном в объекте PLC Control.
-
Использование функции захвата экрана:
- Подключите USB-накопитель к HMI.
- Нажмите созданную кнопку или переключатель на экране HMI.
- Снимок экрана будет сохранен на USB-накопитель в формате BMP.
Этот метод позволяет быстро и удобно сохранять изображения экрана HMI для последующего анализа или документации.
