Как загрузить проект через Ethernet

Применимые модели: eMT Series, iE Series, XE Series, mTV Series, i Series
Неприменимые модели: cMT Series

Настройка HMI

  1. Нажмите на стрелку в правом нижнем углу экрана.
  2. На экране появятся четыре иконки. Нажмите на первую иконку в виде шестеренки.
  3. Введите пароль (по умолчанию: 111111). Если пароль введён правильно, откроется окно Системные настройки (System Settings).

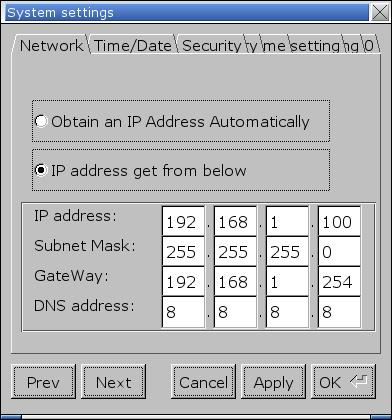

  4. Перейдите на вкладку Network (Сеть) и задайте IP-адрес:
    1. Выберите [Obtain IP Address Automatically], чтобы получить настройки IP автоматически.
    2. Либо выберите [IP address get from below], чтобы указать IP-адрес вручную. После настройки нажмите [Apply] или [OK] для сохранения изменений.
  5. Во вкладке Security (Безопасность) задайте пароль для загрузки/выгрузки проекта. Нажмите [Download Password] и введите пароль (по умолчанию: 111111).

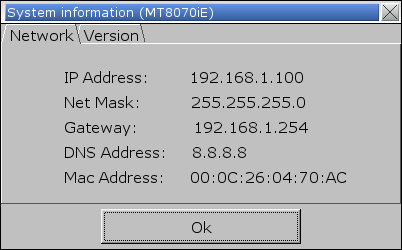

  6. После завершения настройки и выхода из окна Системные настройки снова нажмите на иконку стрелки. Выберите иконку Блокнот (Notepad), чтобы посмотреть IP-адрес HMI.

Настройки на стороне ПК

  1. Нажмите кнопку Пуск, затем выберите [Панель управления]. В разделе [Центр управления сетями и общим доступом] выберите [Просмотр состояния сети и задач]. Далее нажмите [Подключение по локальной сети] → [Свойства], затем дважды щелкните [Протокол интернета версии 4 (TCP/IPv4)], чтобы открыть настройки.
  2. Настройте сеть на ПК с такими же параметрами, как на HMI. Например, если IP-адрес HMI — 192.168.1.100, то IP-адрес ПК должен быть в диапазоне 192.168.1.xxx (где x — любое число).

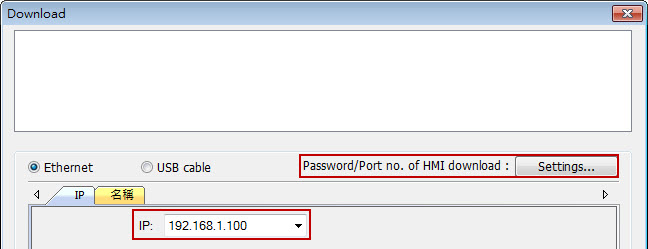

  3. Для загрузки проекта укажите IP-адрес и пароль для загрузки в окне Download (Загрузка).
