Загрузка проекта и исторических данных с помощью USB-накопителя или SD-карты

Создание данных для загрузки на USB или SD-карту

  1. В Utility Manager выберите [Publish] → [Build Download Data for SD/USB Disk], чтобы подготовить данные для загрузки, включая проект, рецепты или исторические данные.

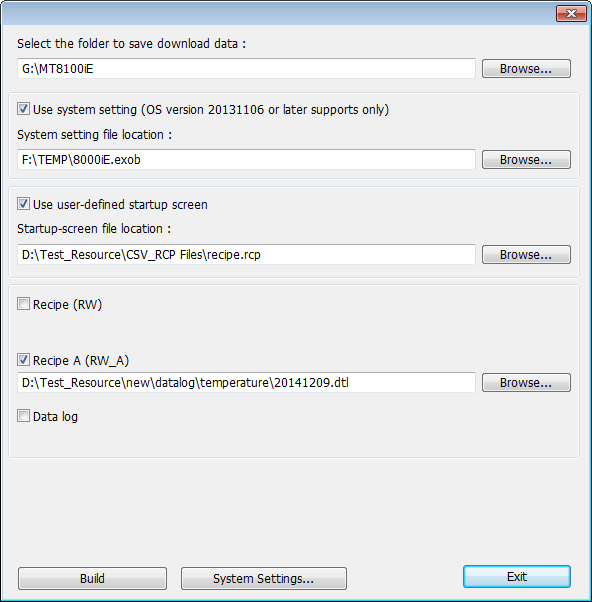

  2. Укажите директорию USB-накопителя или SD-карты и директорию для файлов данных. Затем нажмите [Build].
    • Для удобства рекомендуется создать отдельную папку на USB/SD, например, с именем модели HMI или другим легко узнаваемым названием.
    • Пример директории для сохранения данных: G:\MT8100iE
  3. Если данные успешно созданы, появится сообщение: “Creating successful!”

Загрузка данных на HMI

  1. Вставьте USB-накопитель или SD-карту в HMI. На экране отобразится окно загрузки.

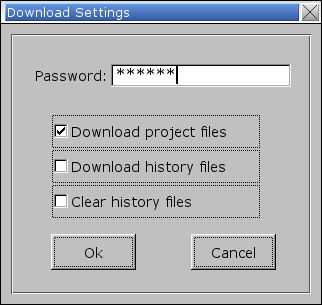

  2. Нажмите [Download], введите пароль для загрузки, выберите [Download project files] (Загрузка проекта) или [Download history files] (Загрузка исторических данных), затем нажмите [OK].
    • Исторические данные включают данные рецептов (RW, RW_A) и выборки данных (data sampling).

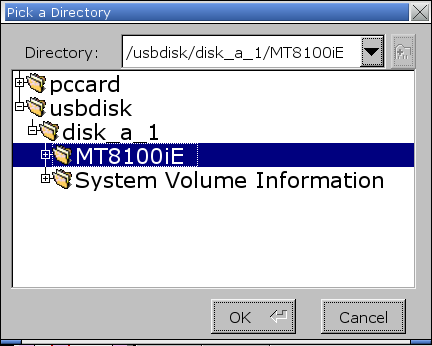

  3. Укажите директорию, содержащую файлы для загрузки, и нажмите [OK]. Для всех данных (проекта и/или исторических) выберите одну и ту же папку, созданную на шаге 2, например MT8100iE.
  4. Во время загрузки появится сообщение: “Download Project Files…” или “Download History Files…”.
  5. После завершения загрузки программа HMI перезапустится.
