Почему важно правильно выбрать панель оператора?

В мире промышленной автоматизации панель оператора (HMI) является ключевым элементом взаимодействия человека и машины. От правильного выбора HMI зависит удобство работы операторов, безопасность производственного процесса и эффективность управления оборудованием.

Основные критерии выбора панели оператора

При выборе HMI панели необходимо учитывать не только бюджет и функциональность, но и тщательный анализ специфики конкретного проекта, включая условия эксплуатации, требования к интеграции с существующим оборудованием и системами, а также потребности конечных пользователей. Только комплексный подход, учитывающий все эти факторы, позволит подобрать оптимальное решение. Далее мы рассмотрим каждый из критериев для подбора оптимальной панели оператора.

Размер и разрешение экрана

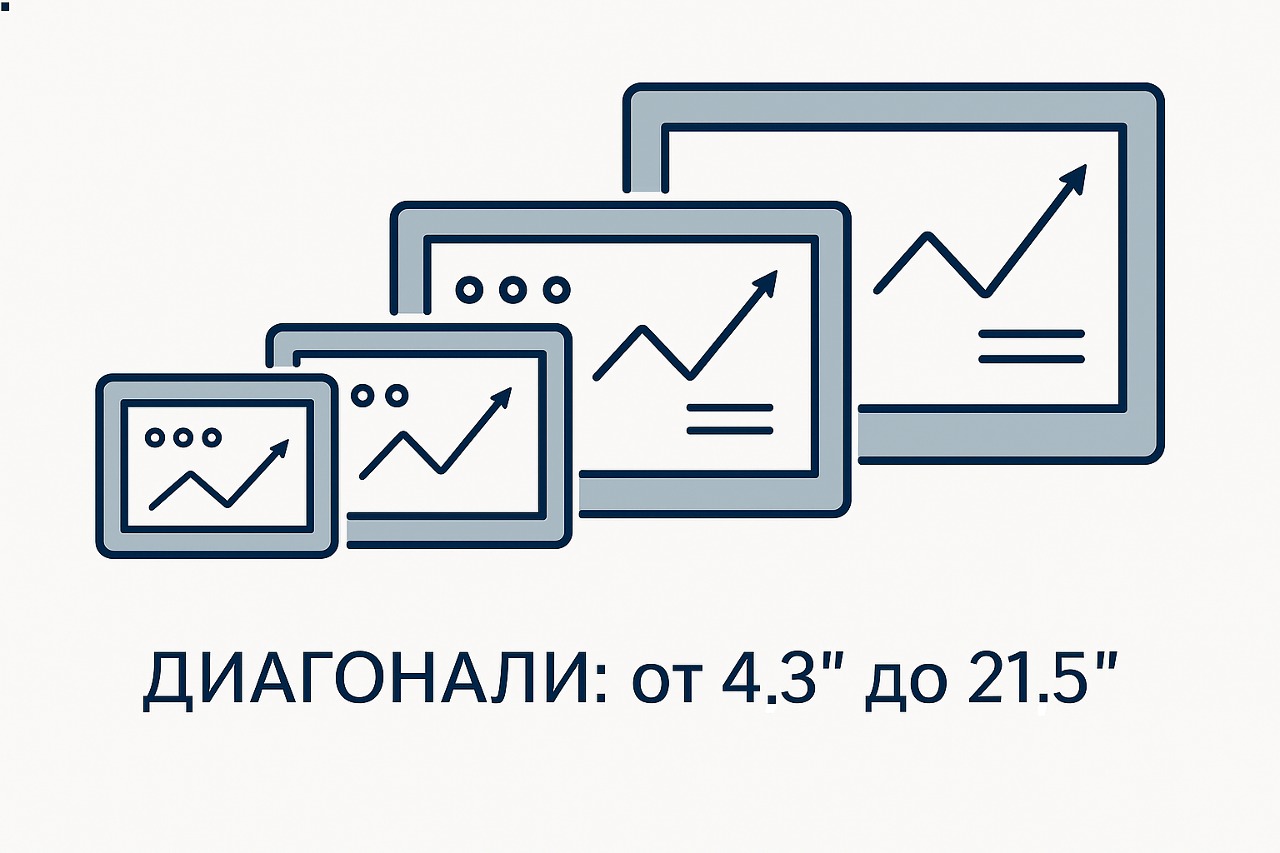

Одним из основных критериев выбора панели оператора конечно же является диагональ экрана. Для управления одним станком или установкой обычно применяются небольшие HMI панели 4.3” или 7”, иногда до 10”, и их компактность, удобство монтажа являются основополагающим критерием при выборе. Панели средних размеров (от 7 до 12 дюймов) применяются для управления производством/объектом. Эти размеры обеспечивают достаточно места для отображения более сложной информации и взаимодействия с системами управления верхнего уровня. Для удаленного управления в диспетчерских пунктах оптимальны большие экраны, начиная от 15 дюймов и выше, включая 15.6, 19 и даже 21.5 дюймов. Большой размер экрана позволяет операторам одновременно отслеживать большой объем данных и мнемосхем.

Выбор экрана зависит от:

• количества информации на экране;
• расстояния до оператора;
• условий освещения;
• требований по эргономике.

Weintek предлагает панели от 4,3” до 15,6” с разрешением до Full HD (1920×1080), что позволяет подобрать панель оптимального размера для различных задач.

Тип сенсорной панели

При выборе типа сенсорной панели оператора (HMI) ключевым фактором являются функциональные требования пользовательского интерфейса. Для приложений, предусматривающих высокоточное мультисенсорное взаимодействие, включая распознавание жестов масштабирования, перемещения, прокрутки и «щипка», оптимальным решением являются проекционно-емкостные (P-CAP) сенсорные экраны. Данная технология обеспечивает высокую чувствительность и точность позиционирования при касании. В номенклатуре компании Weintek панели оператора с емкостным экраном и использованием PCAP имеют в названии литеру «P», полный список можно посмотреть по ссылке. В случаях, когда операторская деятельность предполагает использование защитных перчаток, рекомендуется применение резистивных сенсорных экранов. Технология резистивного сенсора обеспечивает корректное распознавание касаний вне зависимости от наличия или типа перчаток, что является критически важным для обеспечения непрерывности и безопасности производственных процессов.

Надёжность и степень защиты корпуса, влияние условий окружающей среды

Надёжность и степень защиты корпуса являются критически важными критериями при выборе панели оператора (HMI), особенно для промышленных применений. Эти характеристики напрямую влияют на долговечность, работоспособность и безопасность оборудования в условиях эксплуатации. При выборе панели оператора зачастую обращают на такой параметр, как защита по передней панели IP (Intrusion Protection). При установке в чистые помещения или офисные здания не требуется высокое значение этого параметра, обычно достаточно IP20, но для промышленных цехов с пылью, влагой, брызгами масла или агрессивными веществами потребуется более высокая степень защиты - IP65 или выше. Все панели серий iE и iP имеют защиту по передней панели NEMA4/iP65, новое поколение cMT X защищена по IP66, этот класс имеет более высокую защиту и рекомендуется в использовании в таких отраслях, как пищевая промышленность, морское применение, другие промышленные объекты, где используется оборудование для очистки под высоким давлением.

При выборе панели оператора необходимо учитывать фактические условия эксплуатации, включая минимальные и максимальные температуры, которые могут наблюдаться в месте установки в течение года, а также влияние тепла, выделяемого другим оборудованием. Это важно для обеспечения надежной бесперебойной работы, увеличения срока службы и безопасности. Также обязательно нужно учитывать требования к установке, указанные производителем, которые могут включать рекомендации по вентиляции и размещению HMI. Диапазон рабочих температур панелей Weintek составляет от 0°C до +55°C, если нужна панель с расширенным температурным диапазоном, то тут стоит обратить внимание на модель cMT3072XHT, диапазон которой составляет от -20°C до +60°C.

Все без исключения панели оператора Weintek тестируются на предмет устойчивости к вибрациям, защита 2G по трем осям (от 10Гц до 25Гц). С такой защитой панели конечно же не предназначены для установки в железнодорожный вагон (без использования демпферов), но, разумеется, в других местах, где по-прежнему могут иметь место вибрации, эти панели прекрасно себя зарекомендовали (станки, упаковочные конвейеры, HVAC и др. системы).

Если панель оператора устанавливается вне помещения, где присутствует естественное освещение и прямые лучи солнца, то тут важным параметром начинает выступать яркость дисплея. Для таких ситуаций она должна составлять не менее 1000 кандел на квадратный метр. Если для использования в помещении, с искусственным освещением будет достаточно 350-400 кд/м2, как у серий iP, iE, то при установке на улицу лучше выбрать cMT3072XHT(L) с увеличенной яркостью экрана.

Поддержка протоколов и интеграция с оборудованием

Поддержка большого количества промышленных протоколов и интеграция с оборудованием является не менее важным критерием, поскольку на производственных объектах зачастую бывает «зоопарк» из оборудования разных производителей, если панель не будет поддерживать какого-то протокола, то тут придется использовать дополнительное оборудование в виде шлюза протоколов, что не всегда целесообразно. Поскольку компания Weintek уже более 20 лет производит панели оператора и одновременно с появлением новых устройств и протоколов, добавляет их поддержку в свою продукцию. Панели оператора поддерживают более 400 PLC-протоколов, что позволяет интегрировать панели с оборудованием любых производителей, в том числе самые распространенные, такие как:

• Modbus TCP/IP;

• Siemens MPI;

• OPC UA;

• CANopen (панели Weintek с CAN интерфейсом);

• EtherNet/IP и другие.

Этот критерий важен как при проектировании, потому что поддержка большого количества протоколов и устройств предоставляет проектировщику свободу в выборе оборудования разных производителей, не привязываясь к одному поставщику, так и при модернизации или масштабирования систем, когда нужно заменить или внедрить оборудование с протоколом, который ранее не использовался на объекте.

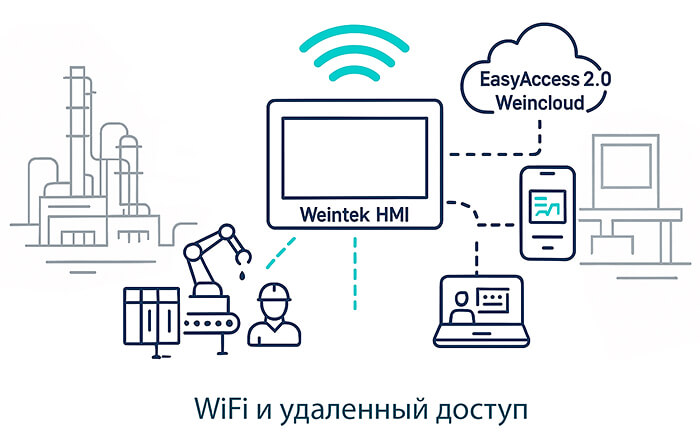

Наличие поддержки Wi-Fi и удалённого доступа

Наличие поддержки Wi-Fi и удалённого доступа становится все более важным критерием при выборе современной панели оператора (HMI), хотя его важность может варьироваться в зависимости от конкретного применения и инфраструктуры предприятия. Для стационарного оборудования с развитой проводной инфраструктурой Wi-Fi может быть менее критичным, чем для мобильных или удаленных установок.

Преимущества наличия беспроводного подключения: гибкость и снижение затрат на прокладку кабеля и инфраструктуру, упрощение установки и перемещения, удобство в обслуживании и диагностики.

Удаленный доступ к панели обеспечивает ряд существенных удобств и конкурентных преимуществ. Инженеры могут удаленно подключаться к HMI для анализа проблем и внесения изменений в конфигурацию или программу, сокращая время простоя оборудования и затраты на выезд специалистов. Руководство и инженеры могут отслеживать ключевые показатели производительности в режиме реального времени, находясь вне производственной площадки. Удалённый доступ позволяет выполнять обновления программного обеспечения и конфигурации HMI без физического присутствия на месте установки. Немаловажным преимуществом является так же возможность оперативного реагирования на возникающие ситуации и принятия решения, не тратя время на дорогу до места установки панели, а быстрая удалённая диагностика и устранение проблем могут значительно сократить время простоя оборудования и увеличить производительность.

У компании Weintek есть определенные модели, которые поддерживают Wi-Fi модуль M02. Также большинство моделей поддерживают удалённый доступ через:

• EasyAccess 2.0 (VPN-подключение к панели);
• Weincloud Dashboard (удалённый мониторинг в браузере).

Функционал мультимедиа и сценариев управления

Функционал мультимедиа и сценариев управления представляет собой значительное расширение возможностей стандартных панелей оператора (HMI) и открывает новые перспективы для взаимодействия человека с машиной и автоматизированными системами. Это не является критичным для бОльшей части проектов, тем не менее их тоже перечислим. Панели Weintek серии cMT X поддерживают:

• видеопотоки с камер позволяет операторам в режиме реального времени наблюдать за состоянием оборудования, производственными процессами, зонами безопасности и т.д.;

• воспроизведение аудио/видео: воспроизведение обучающих видеороликов или инструкций по эксплуатации непосредственно на панели, аудиосигналы и голосовые сообщения могут использоваться для оперативного оповещения персонала о тревожных событиях или необходимости принятия мер;

• отображение PDF-документов: просмотр отчетов, доступ к технической документации, схемам, руководствам по эксплуатации, чертежам и другой важной информации непосредственно на HMI;

• поддержка JavaScript может облегчить интеграцию HMI с веб-сервисами, базами данных и другими IT-системами предприятия. Использование JavaScript, позволяет создавать сложные и гибкие сценарии управления, адаптированные под специфические требования конкретного приложения;

• Condition Objects, Action Triggers: Condition Objects (объекты условий) и Action Triggers (триггеры действий) предоставляют инструменты для создания логики автоматизации непосредственно на панели оператора

Поддержка IIoT и облачных сервисов

Поддержка IIoT и облачных сервисов является ключевым и стратегически важным критерием при выборе современной панели оператора, в условиях государственной поддержки программы цифровой трансформации, однако это опять же зависит от конкретного применения. Серии cMT X Standard и Advanced поддерживают протоколы MQTT, OPC UA, интеграцию с облачными системами, а также работу с SQL базами данных.

Краткий обзор линеек панелей оператора Weintek

Серия iE & iP — бюджетные и функциональные HMI панели

Серии iE и iP позиционируются как решения начального уровня для стандартных задач визуализации и управления. Они обладают всеми необходимыми функциями для создания недорогих и надёжных HMI-проектов. Эти серии выпускаются уже довольно давно — с 2012–2014 годов, и за это время успели отлично зарекомендовать себя на тысячах объектов по всему миру благодаря своей надёжности и простоте эксплуатации.

Однако стоит отметить, что в настоящее время данные линейки постепенно снимаются с производства. Компания Weintek активно переводит пользователей на более современные и функциональные решения серии cMT X, которые обладают расширенными возможностями IIoT, интеграцией с облачными сервисами и повышенной производительностью. Поэтому при выборе панели оператора для новых проектов рекомендуется ориентироваться именно на серию cMT X, которая является флагманским и перспективным направлением Weintek.

Ключевые особенности:

• Экономичный сегмент с оптимальным набором функций;
• Поддержка протоколов Modbus TCP/IP, Ethernet/IP и других;
• Простое проектирование интерфейсов в ПО EasyBuilder Pro;
• Поддержка удалённого доступа через EasyAccess 2.0 (опционально);
• Наличие встроенного OPC UA клиента;
• Низкое энергопотребление и компактные размеры;
• Степень защиты панели до NEMA4 / IP65.

Модельный ряд:

*панели серии iP не поддерживают следующие функции:

• подключение и отправку сообщений MQTT брокерам
• отправка уведомлений или отчетов по email
• функции удаленного просмотра и управления экраном панели оператора через VNC так же недоступны
• отсутствует встроенный веб-браузер для доступа к веб-страницам или веб-интерфейсам других устройств
• нет встроенной поддержки для подключения к базам данных SQL (например, MySQL, MS SQL) для записи или чтения данных
• поддержка протокола OPC UA для промышленной связи отсутствует
• отсутствует CAN порт

Области применения серии iE & iP

Эти панели подходят для задач, где критичны стоимость и базовые требования:

• Автоматизация локальных производственных линий;
• Малые и средние объекты машиностроения;
• Системы HVAC и вентиляции;
• Энергетические установки;
• Производство упаковки и пищевых продуктов.

Подробное с сериями iP, iE Вы можете ознакомиться в брошюре по ссылке.

Серия cMT X — Умные и многофункциональные панели нового поколения

Компания Weintek разработала серию cMT X, ориентированную на промышленные предприятия, стремящиеся к цифровизации и интеграции в IIoT-среду. Панели серии cMT X отличаются высокой производительностью, мощным программным обеспечением и продвинутыми возможностями мониторинга.

Серия cMT X представлена четырьмя категориями, каждая из которых решает определённые задачи (Basic, Standard, Advanced, Headless):

Серия Basic: Базовые функции для стандартных задач

Панели Basic включают базовые функции визуализации и управления, оптимальны по цене и легко интегрируются с большинством PLC.

Особенности:

• Поддержка 400+ PLC протоколов;
• Веб-интерфейс EasyWeb 2.0;
• Поддержка удалённого мониторинга через EasyAccess 2.0;
• Надёжный корпус IP66 / NEMA4;
• Программирование в EasyBuilder Pro.

Примеры моделей:
 cMT1106X (10,1", базовый функционал)

Серия Standard: Баланс возможностей и цены

Эти панели предоставляют расширенные мультимедийные возможности и поддержку мобильного мониторинга.

Особенности:

• Поддержка VNC, WebView и cMT Viewer;
• Возможность просмотра PDF и видео;
• Расширенная работа с мультимедийными элементами;
• Лёгкая интеграция в IoT-среду;
• Более высокое разрешение дисплеев.

Примеры моделей:
 cMT2108X2 (10,1"), cMT2158X (15"), cMT2166X (15,6")

Серия Advanced: Расширенные IIoT и мультимедийные функции

Это — вершина линейки cMT X. Панели Advanced подходят для сложных проектов с интеграцией в облачные и IIoT платформы.

Особенности:

• Поддержка OPC UA и MQTT;
• Возможность подключения баз данных SQL;
• Работа с CODESYS;
• Два Ethernet порта и CAN-шина;
• Поддержка Dashboard (Weincloud) для удалённого мониторинга;
• Высокая производительность (Quad-core CPU, 4GB Flash, 1GB RAM).

Примеры моделей:
 cMT3108XH (10.1”), cMT3108XP (10.1”), cMT3152X (15”), cMT3162X (15.6”)

Headless HMI: Серверные панели без экрана

Это уникальное решение, когда сам HMI-проект развёрнут на сервере без физического дисплея. Визуализация осуществляется на сторонних устройствах через приложение cMT Viewer или на внешнем мониторе по HDMI.

Особенности:

• Поддержка OPC UA, MQTT, SQL;
• Возможность подключения до 20 клиентов одновременно;
• Компактное исполнение для монтажа в шкафах управления;
• Доступ из любого места через Weincloud и EasyAccess 2.0.

Модели:
 cMT-SVRX-820/822, cMT-FHDX-820

Модельный ряд cMT X:

Подробное с линейкой cMT X Вы можете ознакомиться в брошюре по ссылке.

Пошаговое руководство по выбору панели оператора под задачу

Для предприятий пищевого сектора критичны:

• удобство визуализации;
• защита корпуса (влажная среда);
• простота интеграции с линиями упаковки.

Рекомендуемые серии:
 cMT X Standard, cMT X Advanced с поддержкой IP66, возможностью удалённого мониторинга и визуализацией HACCP данных.

Здесь важны высокая производительность, поддержка большого числа протоколов и возможность централизованного мониторинга.

Рекомендуемые серии:
 cMT X Advanced и Headless HMI с интеграцией в ERP и MES системы, поддержкой SQL баз данных.

В этих отраслях на первом месте:

• взрывозащищённость (ATEX);
• поддержка Modbus, OPC UA;
• удалённый доступ и безопасность данных.

Рекомендуемые серии:
 cMT X Advanced (ATEX Zone 2/22), Headless HMI для серверных решений.

Ключевые требования:

• простота установки;
• удалённый доступ для диспетчеризации;
• интеграция с BACnet, Modbus.

Рекомендуемые серии:
 iP Series, cMT X Standard с EasyAccess 2.0 и Dashboard.

Как сделать правильный выбор панели оператора Weintek

Выбор промышленной панели оператора Weintek напрямую зависит от ваших задач и бюджета. Если требуется недорогое решение для базовой визуализации — смело выбирайте серии iE или iP. Для более сложных проектов с интеграцией в IIoT, мобильным мониторингом и возможностью облачной визуализации оптимально подойдут панели серии cMT X.

Если вы внедряете цифровизацию, автоматизируете производство или создаёте распределённые SCADA-системы — выбор однозначно в пользу cMT X Advanced или Headless HMI.
