Использование одного COM-порта для подключения двух устройств в EasyBuilder Pro

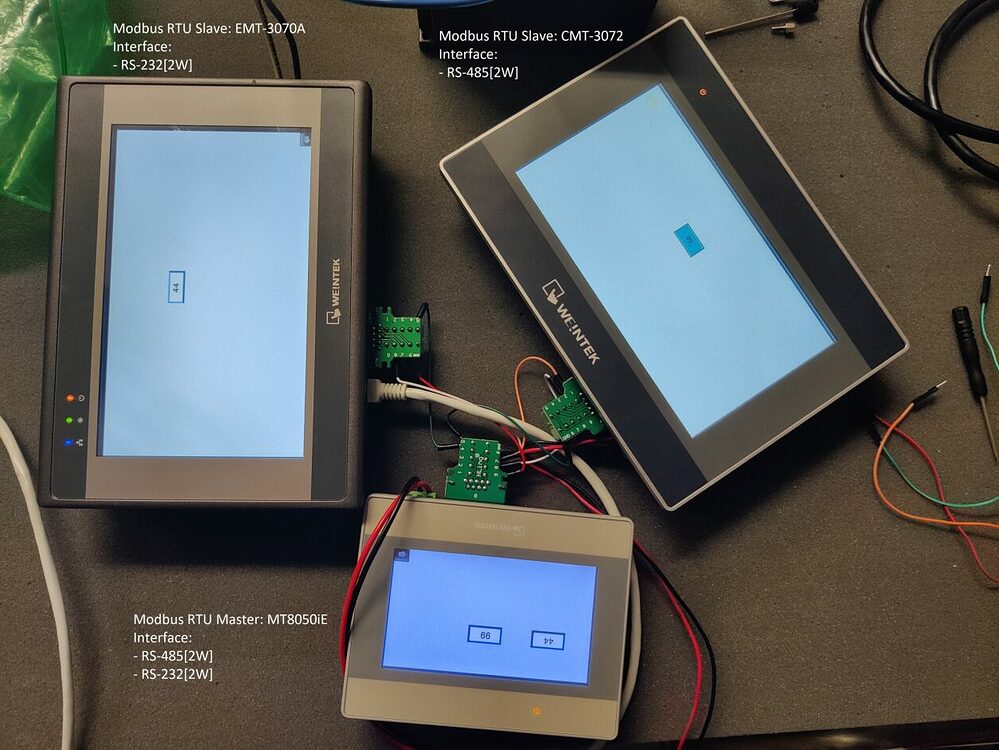

В этом примере для демонстрации были использованы три панели:

  1. MT8050iE - выступает в роли Modbus RTU мастера
  2. eMT-3070A - в роли Modbus RTU Slave (по интерфейсу RS-232)
  3. cMT-3072 - в роли Modbus RTU Slave (по интерфейсу RS-485)

Чтобы подключить два устройства к одному COM-порту в EasyBuilder Pro, выполните следующие шаги:

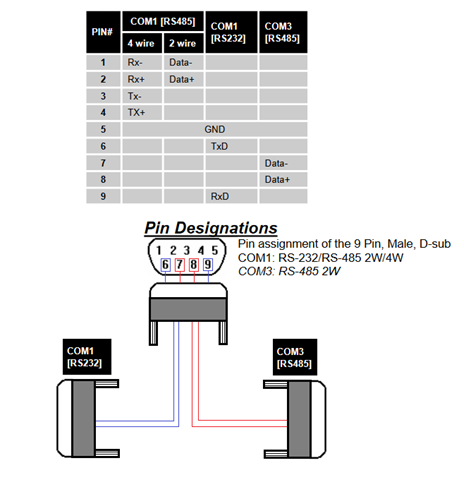

  1. Подготовка специального кабеля:

    • Создайте специальный кабель, который позволит подключить оба устройства к одному COM-порту HMI.
    • Убедитесь, что распиновка кабеля соответствует требованиям обоих подключаемых устройств.

  2. Настройка устройств в EasyBuilder Pro:

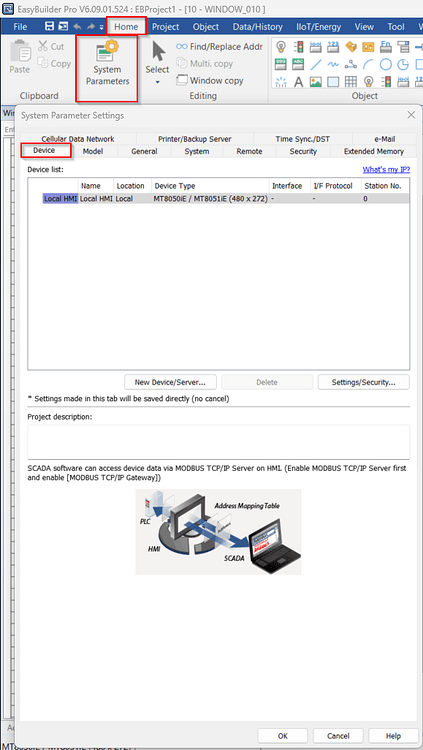

    • Откройте EasyBuilder Pro и перейдите в "System Parameter Settings".

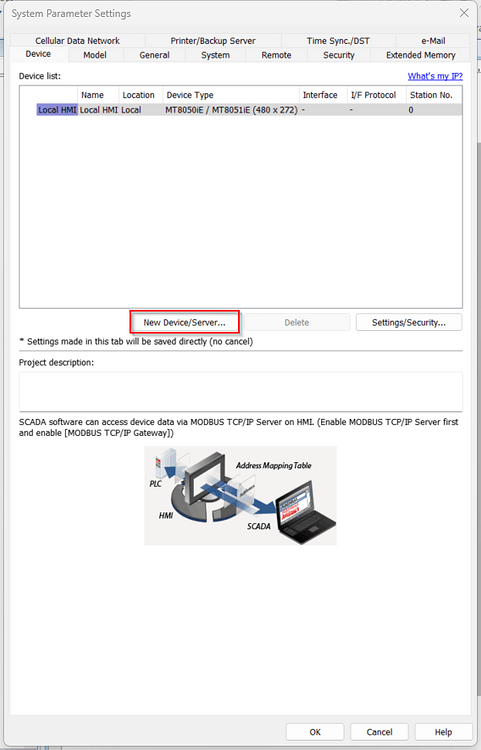

    • На вкладке "Device" нажмите "New Device/Server".

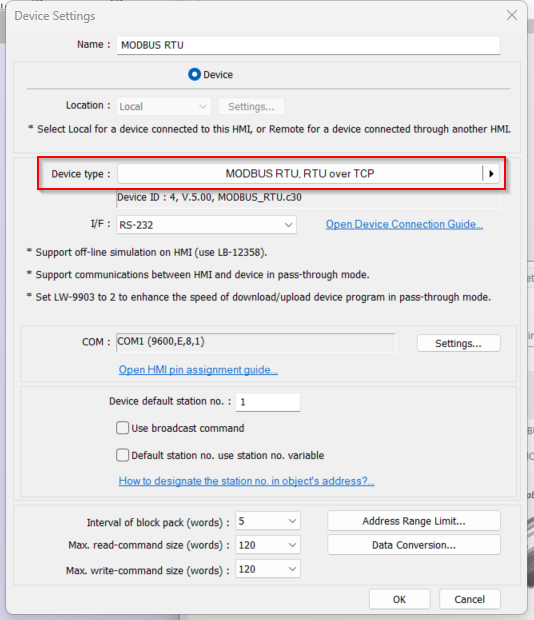

    • В списке "Device type" выберите "Modbus RTU, RTU over TCP".

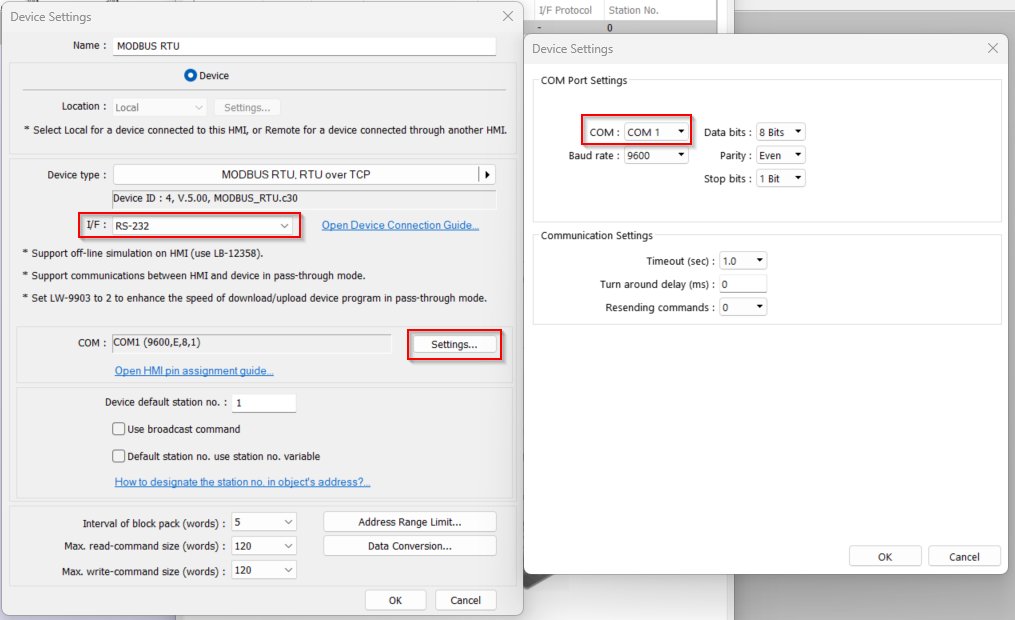

    • Нажмите кнопку "Settings..." для настройки параметров COM-порта.
    • Выберите COM-порт, к которому подключены устройства (например, COM1).
    • В поле "I/F" выберите соответствующий интерфейс (например, RS-232 или RS-485 2W) в зависимости от используемого кабеля и устройств.

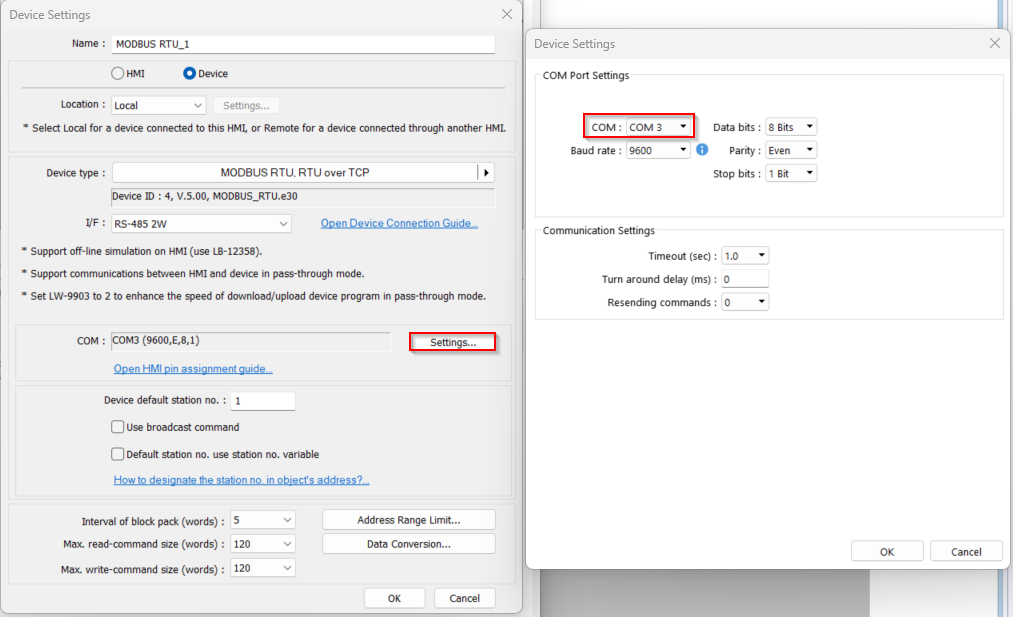

    • Повторите процесс для второго устройства, при необходимости выбрав другой виртуальный COM-порт.

  3. Конфигурация устройств:

    • Убедитесь, что каждое устройство настроено с уникальным Modbus-адресом, чтобы избежать конфликтов при обмене данными.

После выполнения этих шагов HMI сможет обмениваться данными с двумя устройствами через один физический COM-порт.
