Настройка cMT Viewer от Weintek

Одно устройство с cMT Viewer может подключаться одновременно к 4 моделям cMT / cMT X.
В режиме мониторинга возможно одновременное наблюдение за 50 моделями.
Каждое устройство cMT / cMT X может подключаться одновременно к 3 устройствам cMT Viewer.

3. Управляющие элементы

	запуск приложения cMT Viewer.
	возврат на главный экран cMT Viewer.
	открытие настроек cMT Viewer
	изменение макета экрана в режиме мониторинга
	поиск всех HMI cMT / cMT X в одной сети

4. Как загрузить файл проекта в cMT Viewer

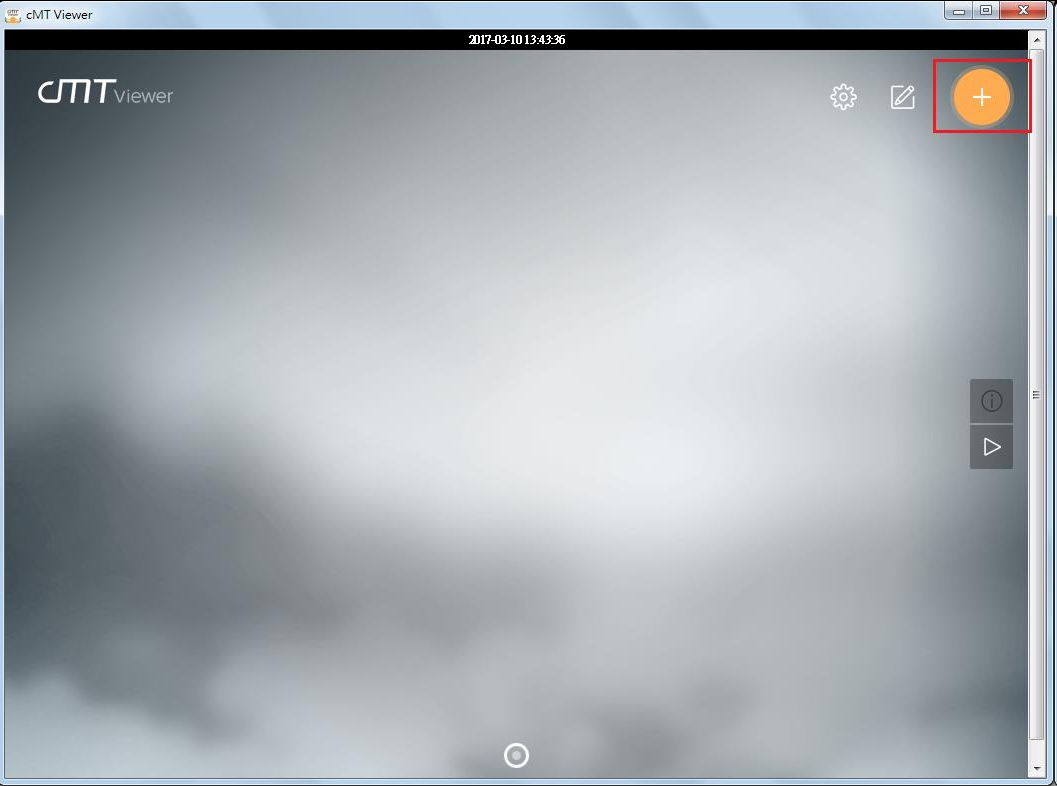

1. Запустите приложение cMT Viewer и нажмите кнопку «+».

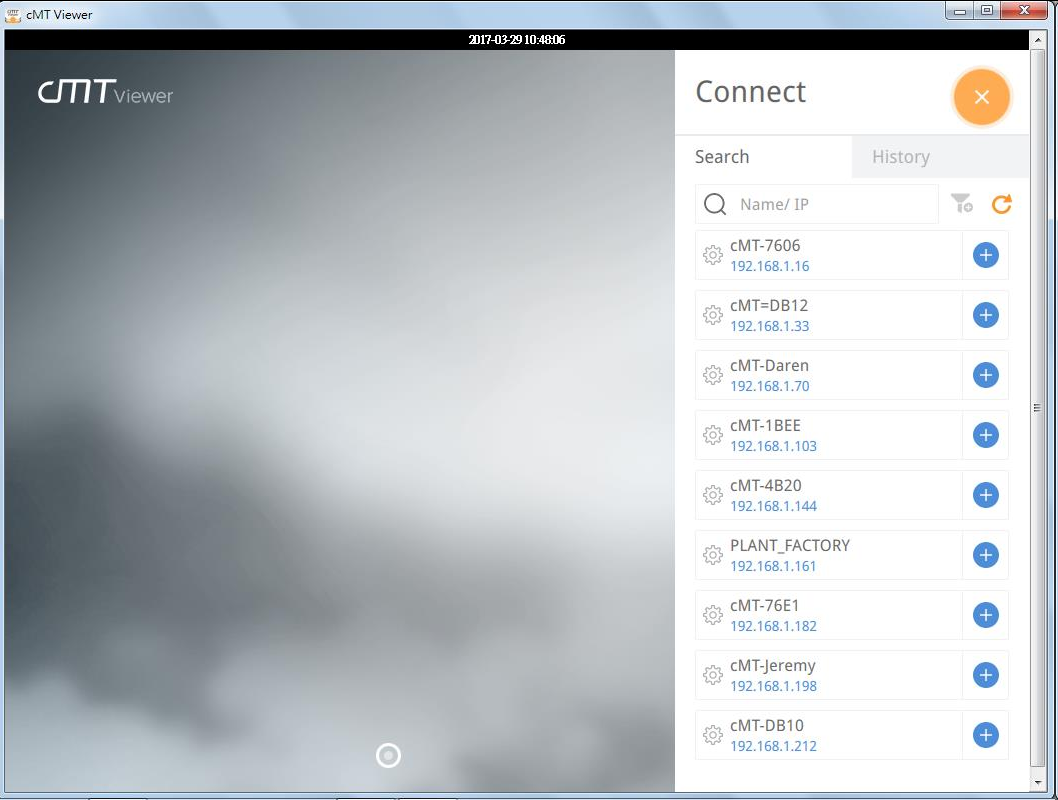

2. Найдите все устройства HMI cMT / cMT X в сети.

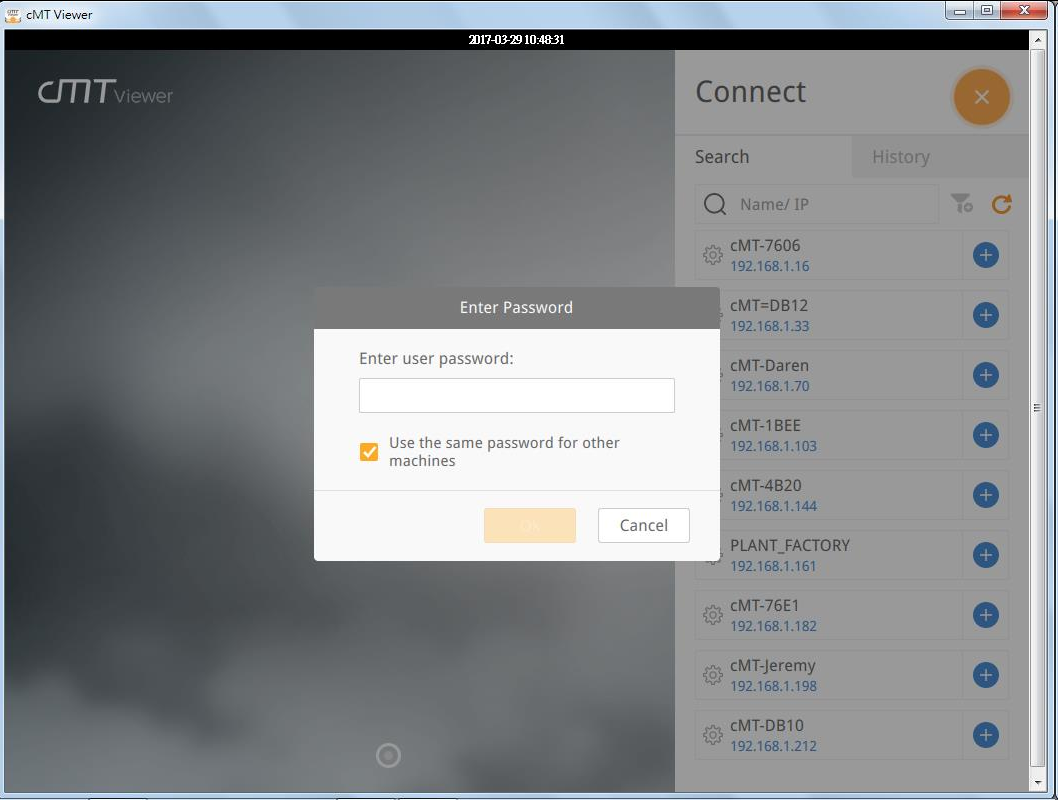

3. Выберите устройство HMI, введите пароль. При активации опции "Использовать один пароль для всех устройств" ввод пароля потребуется только один раз.

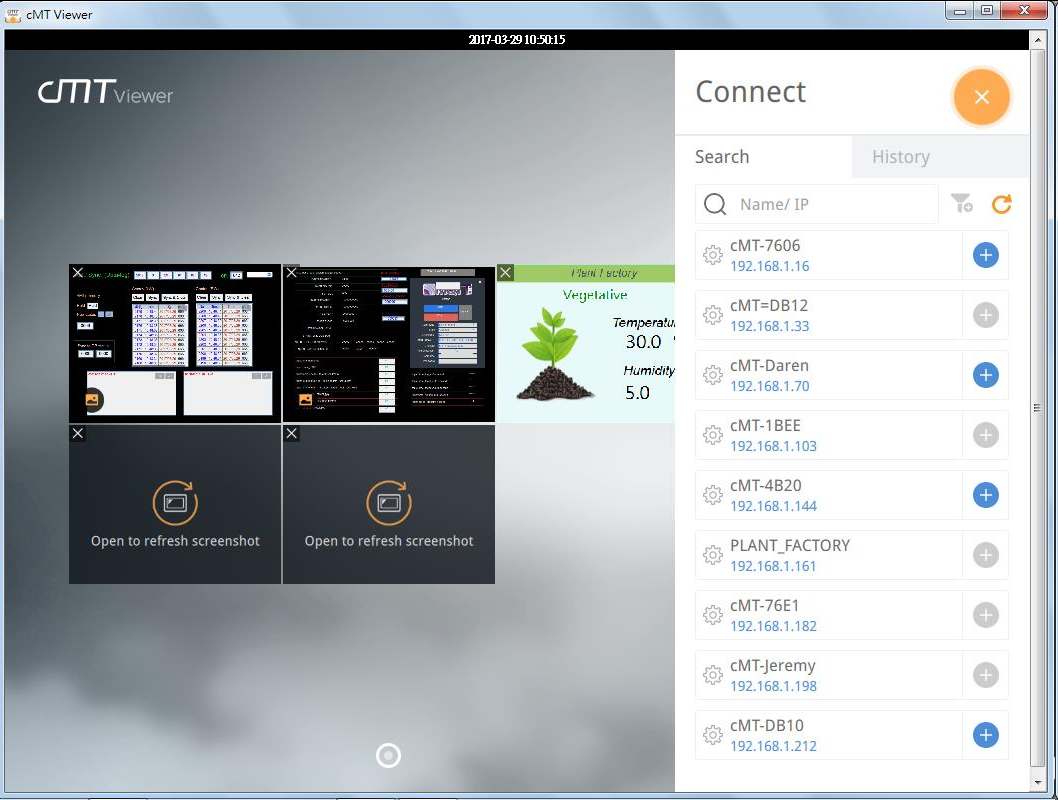

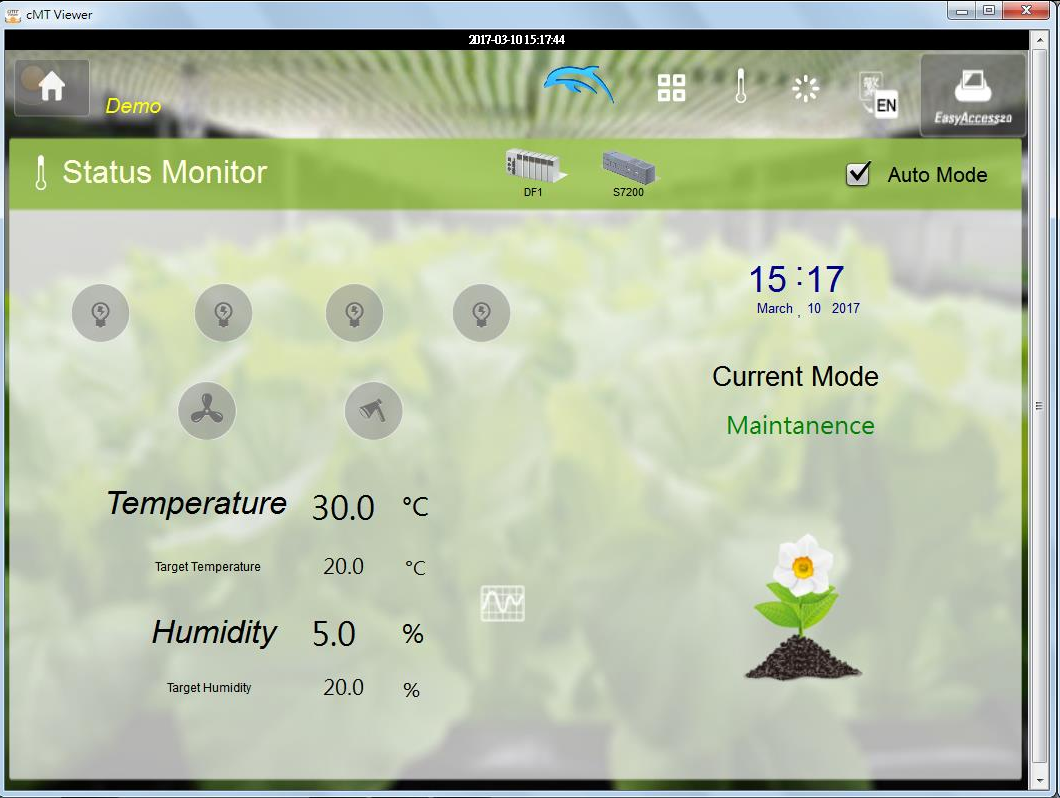

4. После успешного подключения проект будет отображён в cMT Viewer.

5. Для возврата на главный экран нажмите кнопку «Start». Для подключения к другому HMI повторите эти шаги.

5. Как открыть страницу настроек cMT Viewer

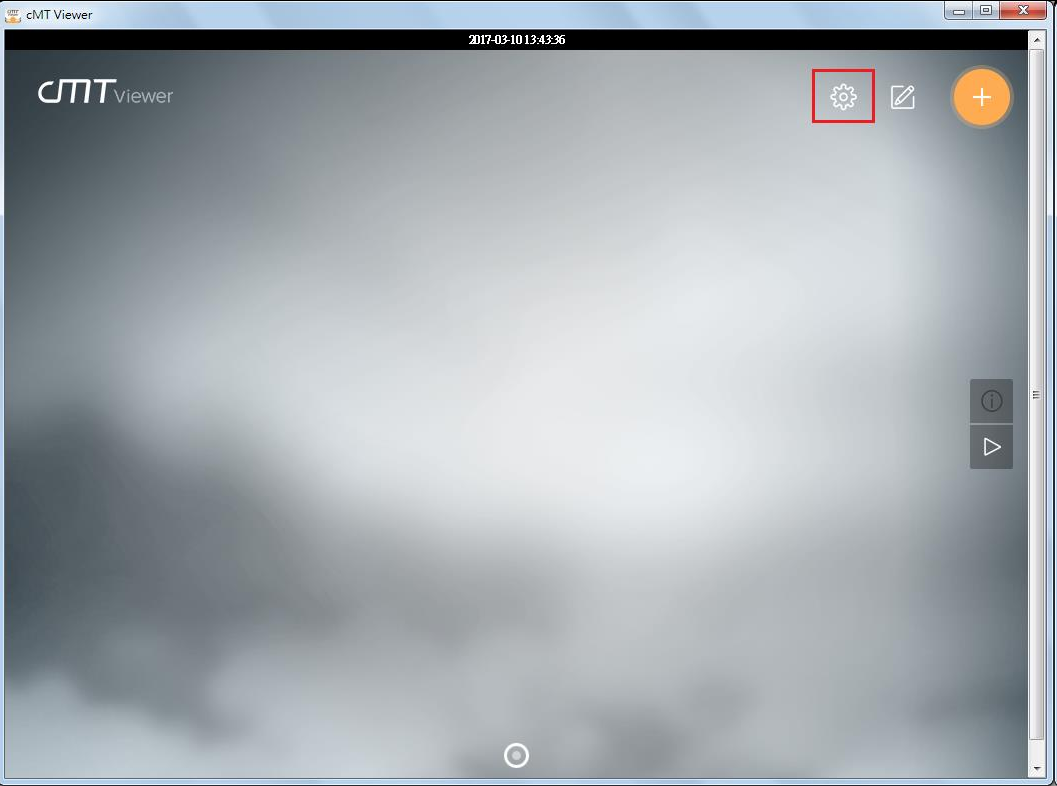

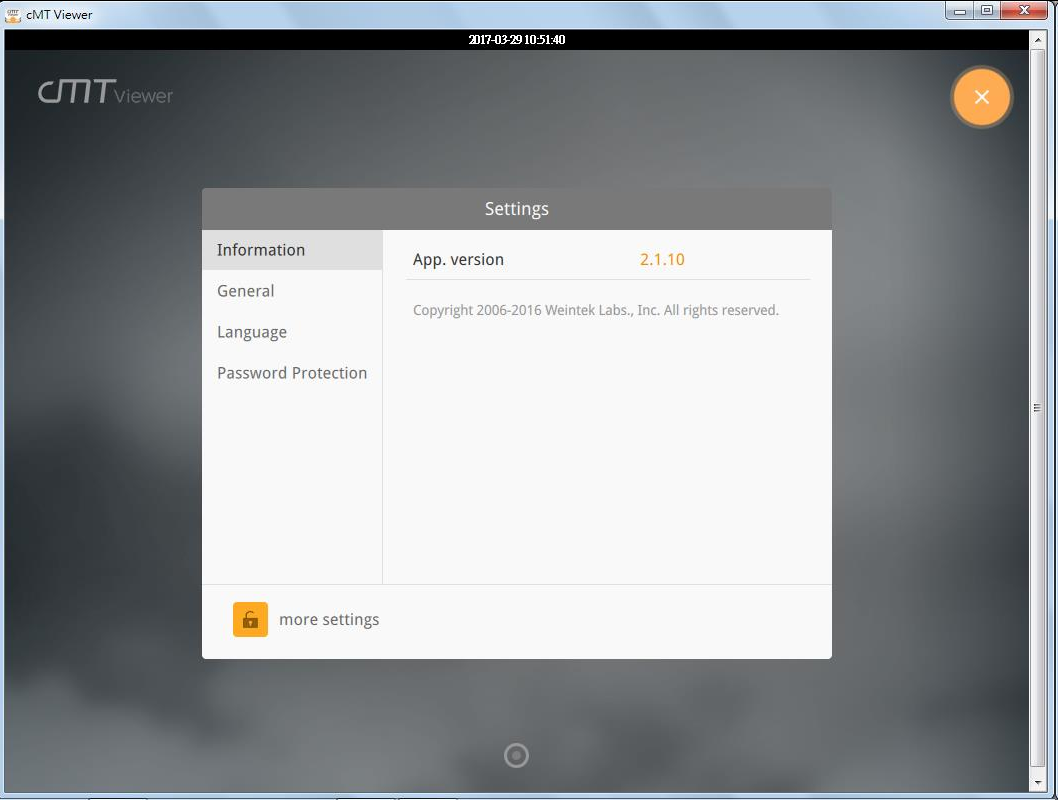

1. На главном экране cMT Viewer нажмите значок настроек.

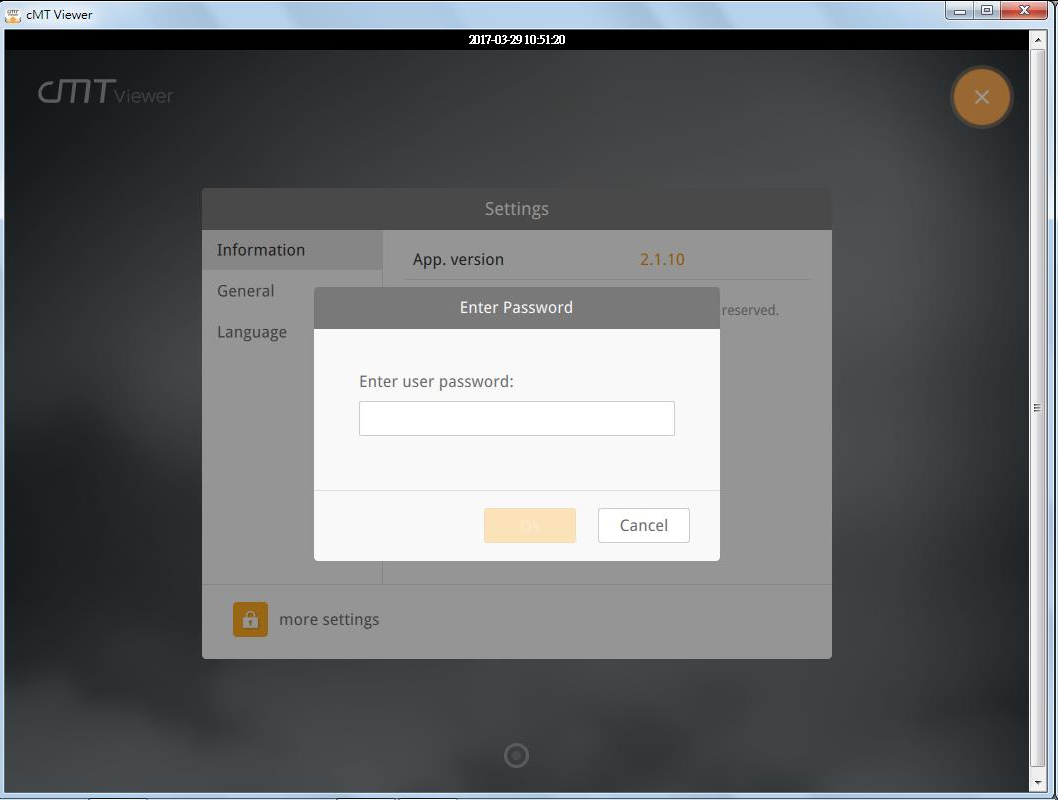

2. Введите пароль для доступа к дополнительным настройкам.

3. Доступные параметры:

- Information (Информация): версия приложения.

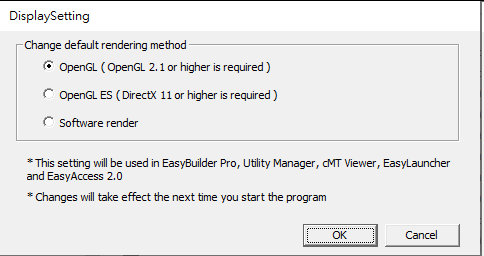

- General (Общие): настройки отображения.
- Language (Язык): выбор языка интерфейса.
- Paswork protection (Защита паролем): ограничение доступа к функциям (открытие/изменение проекта, настройки сервера, очистка истории).

Примечание: после ввода пароля запускается таймер обратного отсчёта на 10 минут. По истечении времени доступ будет снова заблокирован.

6. Режим мониторинга

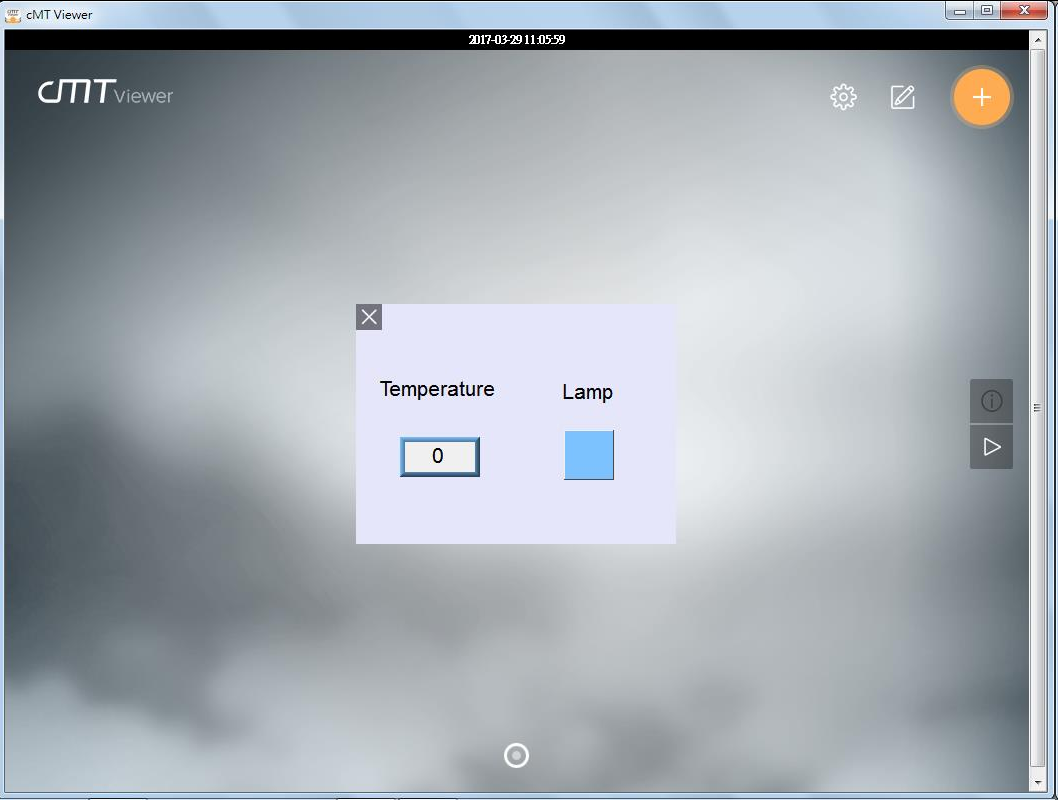

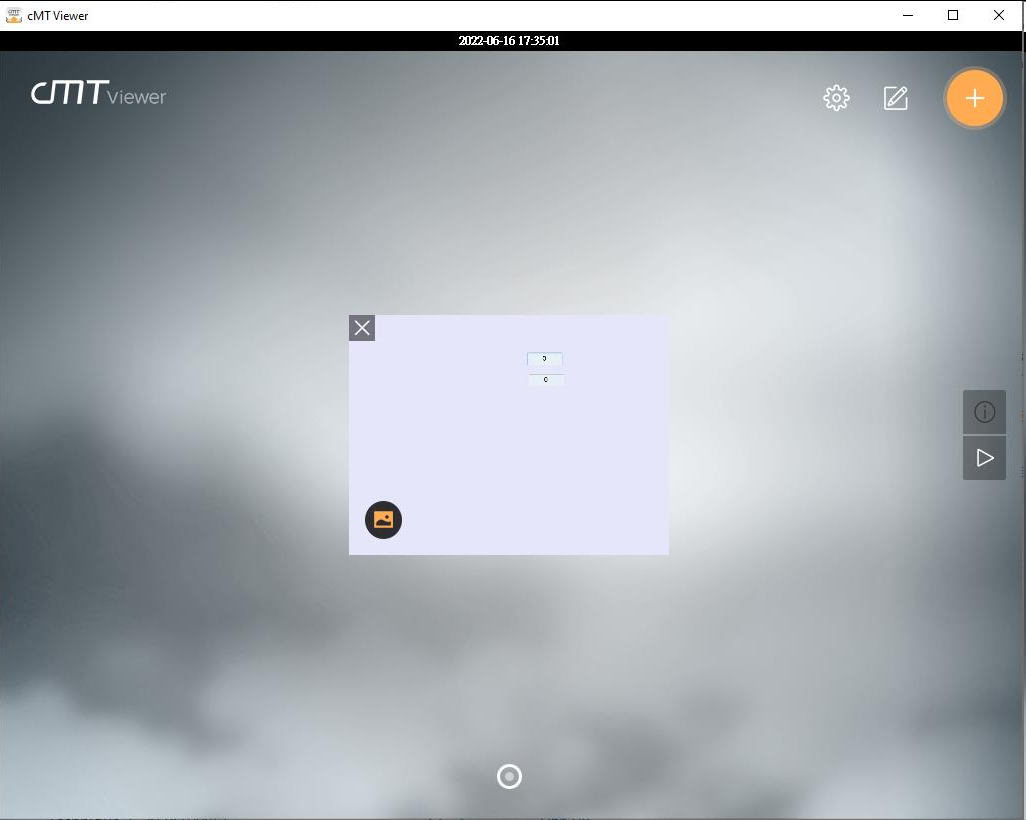

Режим мониторинга позволяет одновременно отслеживать до 50 HMI без необходимости индивидуального подключения к каждому из них.

Настройка режима мониторинга:

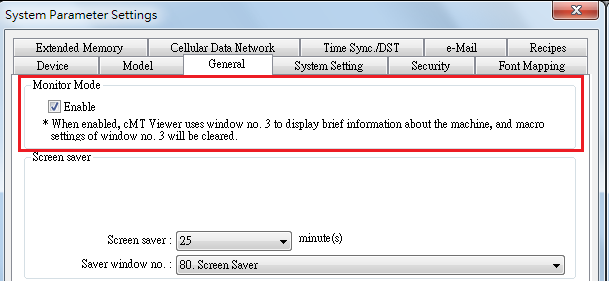

1. Активируйте режим в EasyBuilder Pro: System Parameter Settings → General.

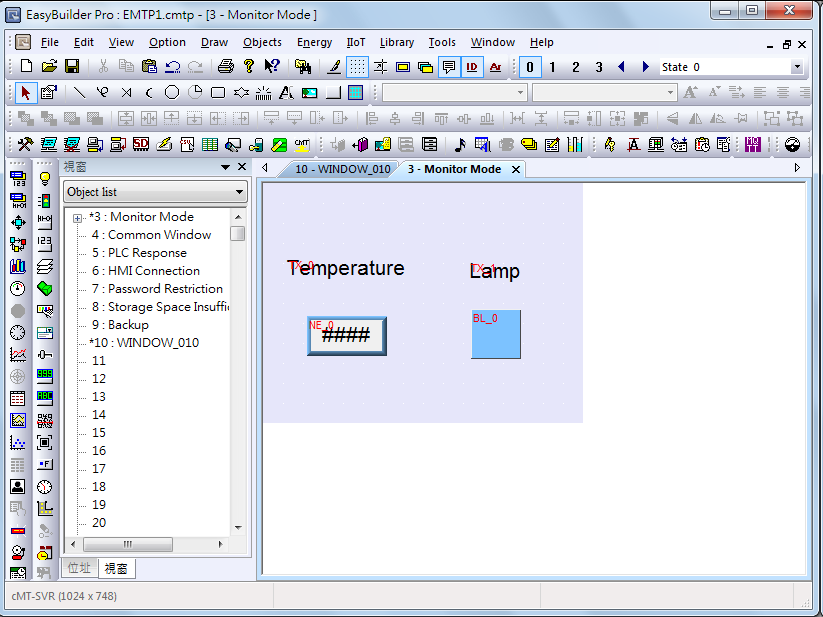

2. Добавьте необходимые объекты в окно №3 (по умолчанию используется для мониторинга).

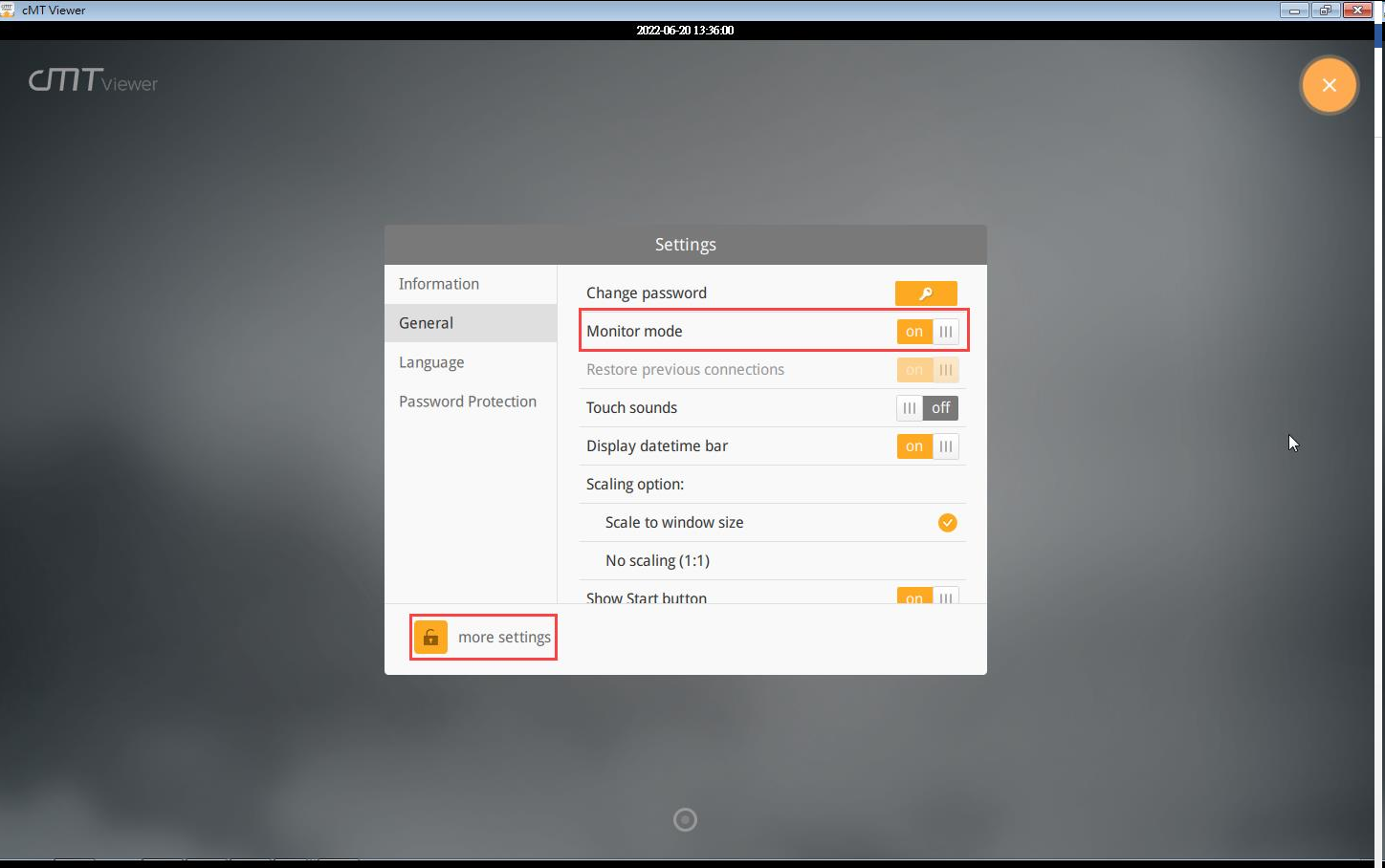

3. Включите «Monitor mode» в настройках cMT Viewer.

4. Загрузите проект на HMI с помощью cMT Viewer.

7. Настройки окна отображения экрана HMI

1. Добавьте устройство HMI в cMT Viewer.

2. Щёлкните правой кнопкой мыши по окну отображения, чтобы открыть меню настроек:

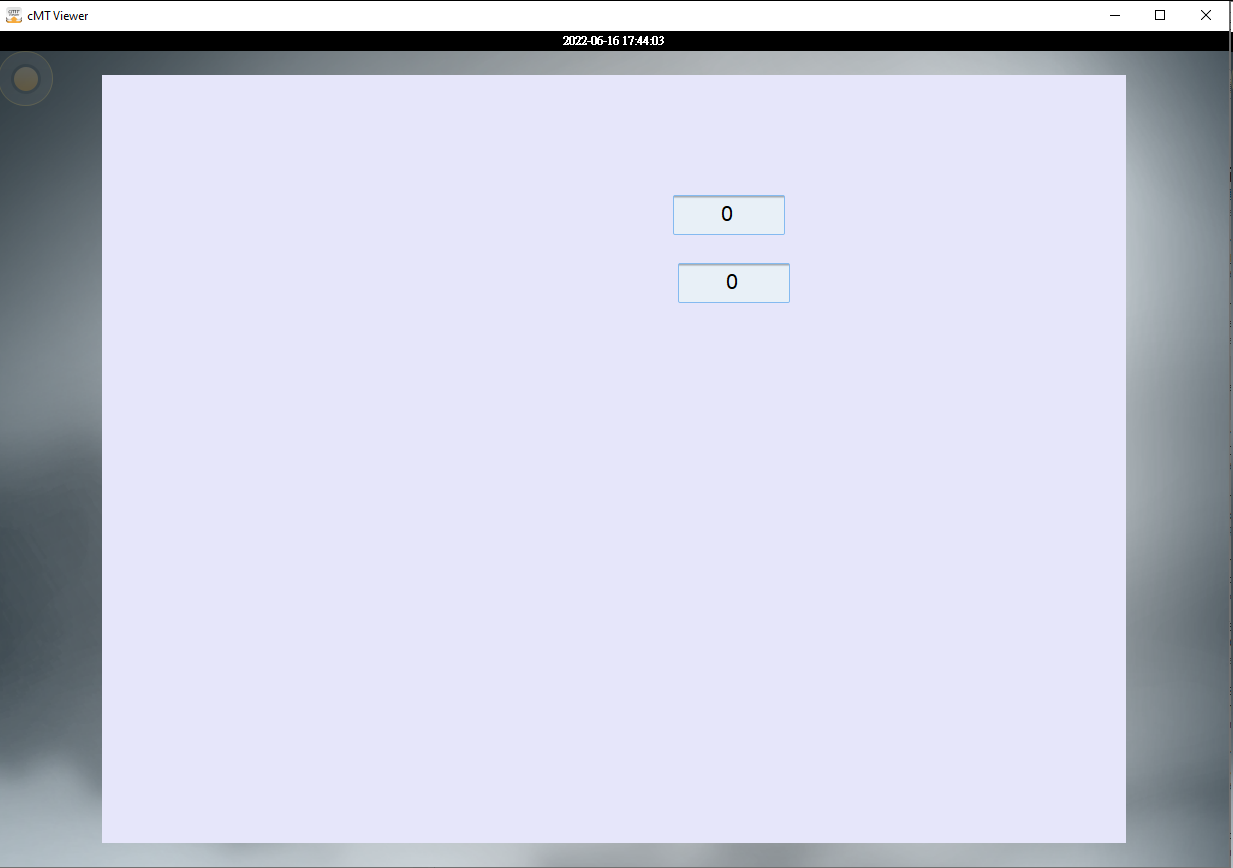

Масштабирование под размер окна: изменение размера без искажения пропорций.

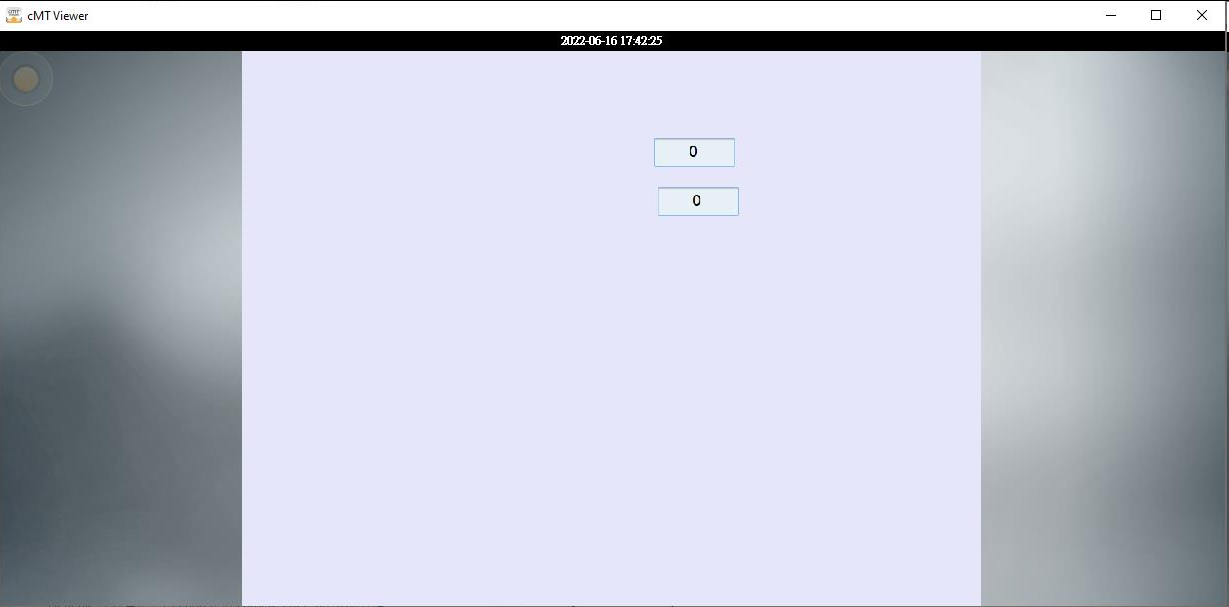

Без масштабирования (1:1): отображение в оригинальном размере.

Полноэкранный режим: развернуть окно на весь экран.
Подгонка окна под контент: изменение размеров окна под содержимое.
Скриншот: создание снимка экрана и сохранение в папке EasyBuilder Pro.
Диагностический инструмент: открытие окна для диагностики
