При работе с драйвером “CODESYS V3 (Ethernet)” обычно рекомендуется использовать TCP/IP для упрощения настройки соединения. Однако, если возникают задержки при старте связи или соединение восстанавливается только после переподключения Ethernet-кабеля, стоит рассмотреть использование протокола UDP/IP.
Ниже приведена пошаговая инструкция по настройке подключения через UDP/IP.

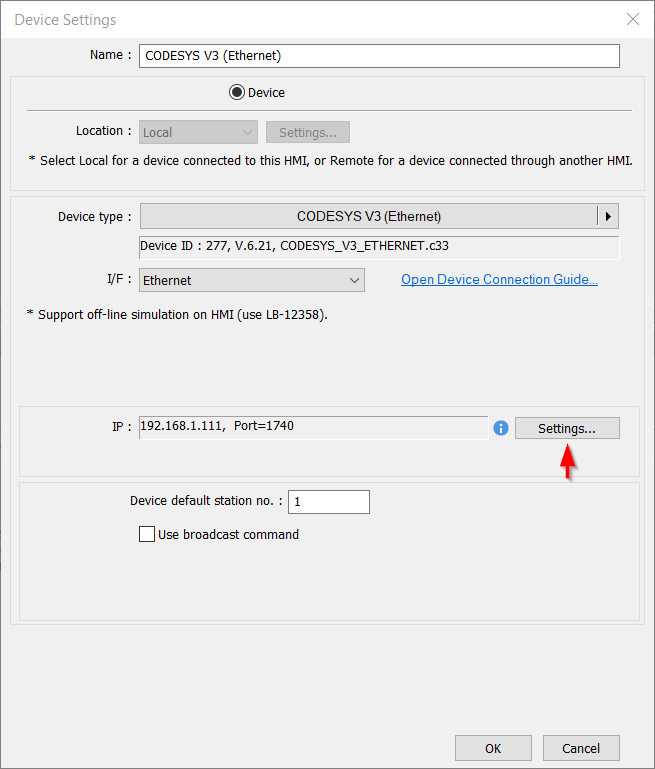

1️⃣ Откройте меню «Device Settings» (Настройки устройства). Нажмите кнопку “Settings…” (Настройки) для выбранного устройства.
2️⃣ Выбор протокола
- В раскрывающемся списке “Protocol” (Протокол) выберите:
- “V3 UDP/IP” или
- “V3 UDP/IP Communication Optimum” (для оптимизированной связи).
3️⃣ Сканирование сети. Нажмите кнопку “Scan Network…” (Сканировать сеть), убедившись, что ПК подключён к ПЛК.
4️⃣ Выбор сетевого адаптера. Выберите сетевой адаптер, через который осуществляется подключение к ПЛК.
5️⃣ Поиск устройства. Найдите контроллер CODESYS PLC в списке и нажмите “OK”.
6️⃣ Автоматическая настройка параметров
- Установите:
- IP-адрес ПЛК
- Номер порта (Port no)
- Номер исходного порта (Source port no)
7️⃣ Сохранение настроек. Нажмите “OK” для закрытия меню настроек устройства.

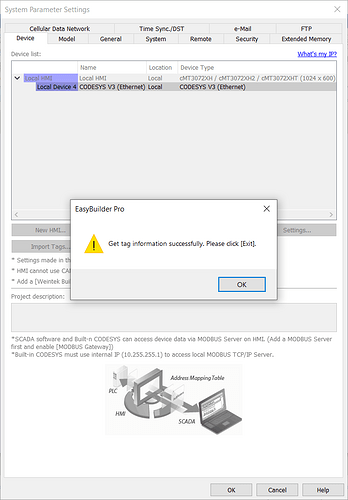

8️⃣ Импорт тегов ПЛК. Используйте кнопки “Get Tag Info…” (Получить информацию о тегах) или “Import Tags…” (Импорт тегов) для загрузки тегов ПЛК в проект.
⚠️ Полезные советы:
- UDP/IP не требует установления постоянного соединения, что уменьшает задержки при старте, но может быть менее надёжным на нестабильных сетях.
- Для стабильной работы рекомендуем протестировать соединение в условиях реальной эксплуатации.
