Пример подключения панели оператора с 2мя Ethernet портами

Инструкции:

При настройке Ethernet-сети для HMI необходимо назначить каждому порту LAN уникальный IP-адрес в разных подсетях, за исключением некоторых панелей HMI с активной лицензией Codesys.

Если IP-адреса портов LAN1 и LAN2 находятся в одной подсети, это может привести к проблемам с коммуникацией. Даже если один из портов Ethernet не используется, ему всё равно необходимо присвоить IP-адрес в отдельной подсети.

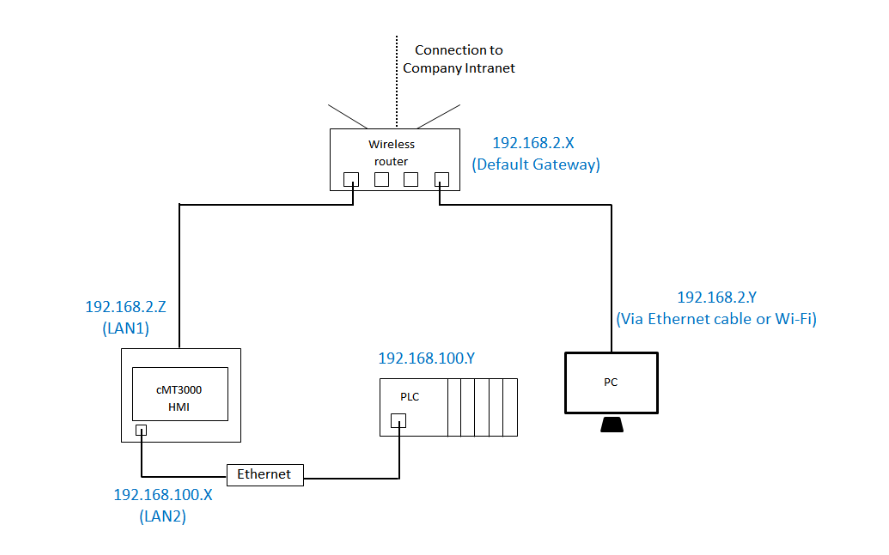

Пример настройки:

  • LAN1: 192.168.2.2
  • LAN2: 192.168.100.2
  • PLC: 192.168.100.3

Такой подход обеспечивает надёжную работу сети и предотвращает возможные конфликты IP-адресов.
