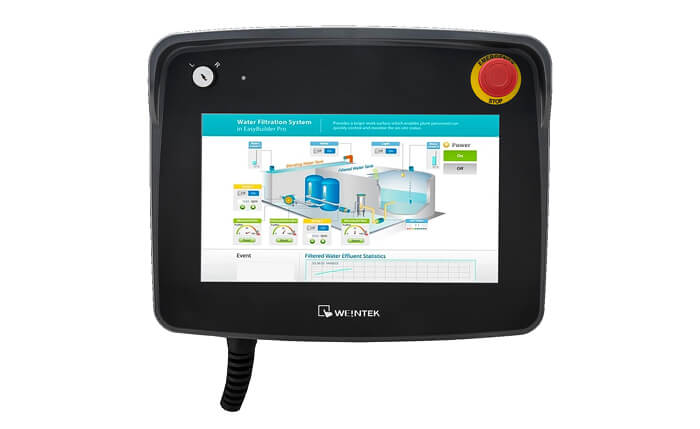

Современное оборудование — всё сложнее, а пространство вокруг — всё меньше. Компания WEINTEK сделала cMT3106XM — чтобы оператор был не привязан к пульту, а управлял процессами там, где это нужно. Это переносная HMI-панель с экраном 10,1", созданная для мобильности, надёжности и гибкости в работе.
Когда панель подключена через кабель длиной 6, 10 или 20 метров, оператор получает свободу движения и мгновенный доступ к управлению, мониторингу и корректировкам прямо у машины. Экономия времени, меньше лишних шагов — и максимум продуктивности даже на крупных предприятиях.

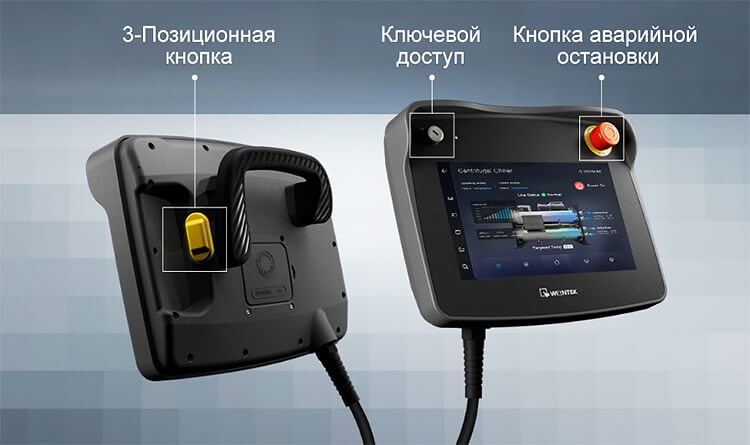

Тройная система безопасности
При работе с переносной HMI важна не только мобильность, но и защита. В cMT3106XM реализованы три аппаратных уровня безопасности, которые сводят к минимуму риск ошибок:
- Ключевой доступ— исключает доступ посторонних и оставляет управление только за авторизованным персоналом.
- Кнопка экстренной остановки — позволяет мгновенно прервать процесс при неисправностях или опасных ситуациях.
- 3-позиционная кнопка разрешения — гарантирует, что оборудование не будет случайно запущено при непреднамеренном касании.
Такая комбинация делает эксплуатацию панели безопасной даже в условиях высокой нагрузки и сложных производственных процессов.
Гибкие варианты подключения

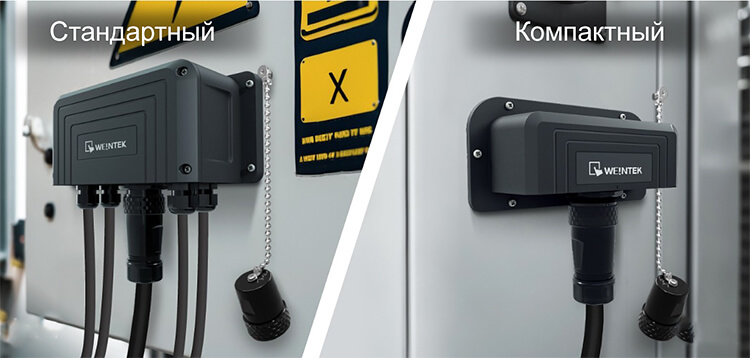

Чтобы максимально упростить внедрение, для cMT3106XM разработаны два варианта соединительных блоков:
- Стандартный (cMT-XMBS) — устанавливается снаружи шкафа или на стене. Отличается наглядной разводкой и удобным обслуживанием.
- Компактный (cMT-XMBC) — вся проводка и клеммы аккуратно размещаются внутри шкафа, что обеспечивает чистый и организованный монтаж.
Оба блока имеют защиту IP66, предотвращающую попадание пыли и влаги, а также поддерживают использование E-Stop Bypass Plug (cMT-XM-ESP): при отсоединении панели заглушка замыкает контур безопасности, и оборудование продолжает работать без перебоев.
Флагманская производительность и защита
cMT3106XM создана на базе серии cMT X Advanced и оснащена мощным четырёхъядерным процессором, 4 ГБ Flash и 1 ГБ RAM. Такая конфигурация обеспечивает высокую скорость обработки данных и стабильную работу даже при сложных задачах.
10,1-дюймовый дисплей WVA с широким углом обзора гарантирует чёткое отображение информации под любым ракурсом. А корпус с защитой IP65 надёжно предохраняет панель от пыли и водяных брызг, позволяя использовать её в суровых условиях производства.
Основные технические характеристики cMT3106XM
|
Параметр |
|||
|
Длина кабеля |
6 м |
10 м |
|
|
Дисплей |
10,1″ Wide Viewing Angle (WVA) |
||
|
Разрешение |
1024 × 600 |
||
|
Яркость |
350 кд/м² |
||
|
Контрастность |
1000:1 |
||
|
Углы обзора (T/B/L/R) |
89/89/89/89 |
||
|
Сенсорная панель |
Резистивная, 4-проводная |
||
|
Процессор |
Quad-core RISC |
||
|
Память (Flash / RAM) |
4 ГБ / 1 ГБ |
||
|
USB Host |
USB 2.0 × 1 |
||
|
Ethernet |
10/100 Base-T × 1 |
||
|
COM-порты |
RS-485 × 2 (2W/4W) |
||
|
Ключевой переключатель |
Да |
||
|
Кнопка экстренной остановки |
Да |
||
|
3-позиционная кнопка |
Да |
||
|
Габариты (Ш×В×Г) |
302,7 × 240 × 116,8 мм |
||
|
Крепление |
Настенное (кронштейн) |
||
|
Степень защиты корпуса |
IP65 |
||
|
Рабочая температура |
0° ~ 50°C |
||
|
Питание |
24 VDC (±20%) |
||
|
Вес |
≈ 1,6 кг |
||
|
Макс. высота установки |
1.2 м |
||
|
Сертификаты |
CE, cULus Listed |
||
|
ПО |
EasyBuilder Pro v6.10.01 или новее |
||
|
Дополнительно |
EasyAccess 2.0 (опция), Dashboard (опция) |
||
Технические характеристики cMT-XMBS
|
Параметр |
Значение |
|
Количество кабельных разъёмов |
1 |
|
Количество клеммных соединений |
2 |
|
Вес |
≈ 0,4 кг |
|
Крепление |
4 винта M4 или #8, посадочное отверстие Ø 4,6 мм |
|
Степень защиты |
IP66 |
|
Рабочая температура |
0° ~ +55°C |
|
Сертификаты |
CE, cULus Listed |
Технические характеристики cMT-XMBC
|
Параметр |
Значение |
|
Количество кабельных разъёмов |
1 |
|
Количество клеммных соединений |
2 |
|
Вес |
≈ 0,2 кг |
|
Крепление |
6 винтов M4, посадочное отверстие Ø 4,6 мм |
|
Степень защиты |
IP66 (передняя панель) |
|
Рабочая температура |
0° ~ +55°C |
|
Сертификаты |
CE, cULus Listed |
Технические характеристики cMT-XM-ESP
|
Параметр |
Значение |
|
Вес |
≈ 75 г |
|
Размеры |
Ø 34,5 × 47,2 мм |
|
Степень защиты |
IP66 |
|
Рабочая температура |
–40° ~ +85°C |
|
Назначение |
Поддержание замкнутого контура безопасности |
