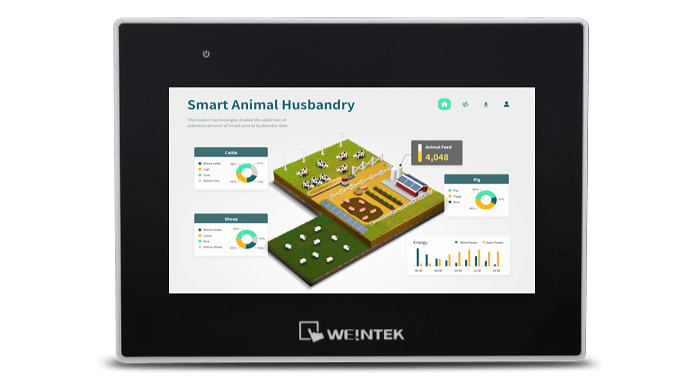

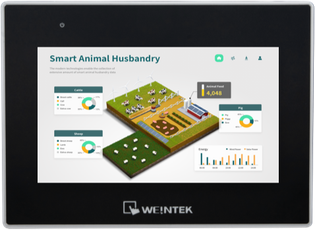

Спешим сообщить, что у нас появилась новая модель – cMT3072XH3 обновленная 7-дюймовая панель оператора, вошедшая в продвинутую линейку cMT X Advanced. Модель ориентирована на задачи, требующие высокой производительности, качественной графики и расширенных сетевых возможностей, и поэтому получила заметный апгрейд аппаратной части.
Внутри установлен четырехъядерный 64-битный процессор, дополненный 4 ГБ флэш памятью и 1 ГБ оперативкой, такой набор обеспечивает плавную работу интерфейса даже в проектах с большим обилием графики, сложных алгоритмов и большого количества подключенной периферии. За качественную визуализацию отвечает IPS матрица с разрешением 1024x600, которая сохраняет читаемость данных под углами до 85°.

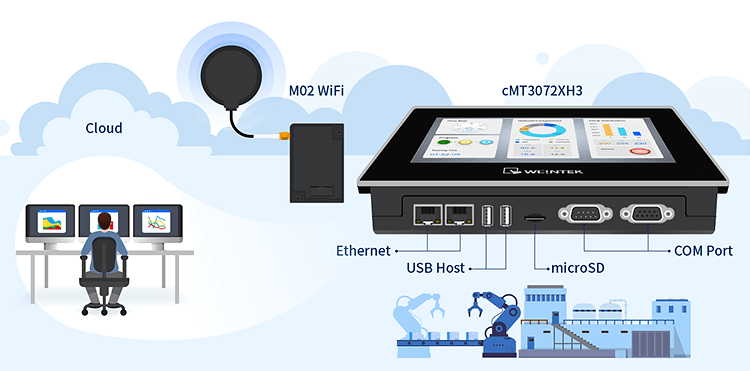

Встроенные интерфейсы панели позволяют гибко интегрировать ее в инфраструктуру предприятия. Два независимых порта Ethernet дают возможность разделить сети управления и промышленного цеха, повышая безопасность системы. К стандартным COM-портам и USB добавлена поддержка опционального Wi-Fi модуля M02, который устанавливается в специально отведенное место с тыльной стороны панели. Также устройство полностью совместимо с облачными сервисами Weincloud, что упрощает удаленный мониторинг через WebView или создание дашбордов в браузере.
Переход на новую модель не требует конструктивных изменений, так как монтажный вырез остался таким же, как у cMT3072X. Программная миграция в среде EasyBuilder Pro выполняется автоматически, поэтому заново отрисовывать графику или переписывать логику проекта не придется.
cMT3072XH3 – это логичный апгрейд для систем, где возможностей бюджетных серий уже недостаточно, а требования к скорости отклика и удаленному доступу выходят на первый план.
Основные характеристики:
|
Характеристика |
Значение |
|
Дисплей |
7” IPS (WVA - широкий угол обзора) |
|
Разрешение |
1024 x 600 |
|
Сенсор |
Резистивный, 4х проводной |
|
Процессор |
4х ядерный RISC процессор |
|
Flash-память |
4 ГБ |
|
RAM (ОЗУ) |
1 ГБ |
|
Слот для SD-карт |
microSD |
|
USB Host |
USB 2.0 x 1 |
|
Ethernet |
LAN 1: 10/100 Base-T x 1, LAN 2: 10/100/1000 Base-T x 1 |
|
COM-порты |
Con.A: COM1 RS-485 2W/4W*, COM3 RS-485 2W; Con.B: COM1 RS-232 4W, COM3 RS-232 2W |
|
Wi-Fi |
Поддержка модуля M02 (опционально) |
|
Габариты (ШхВхГ) |
200.3 x 146.3 x 31.2 мм |
|
Монтажный вырез |
192 x 138 мм |
|
Защита передней панели |
NEMA4 / IP66 |
|
Напряжение питания |
24 ± 20% VDC |
|
Программное обеспечение |
EasyBuilder Pro V6.07.02 или новее |
*примечание: поскольку порты COM1 и COM3 сгруппированы в одном разъеме Con.B, при использовании их одновременно, пины аппаратного квитирования 7 и 8 (они же CTS,RTS) у COM1 играют роль TxD и RxD порта COM3
Дополнительную информацию Вы можете посмотреть в документации на панель:
